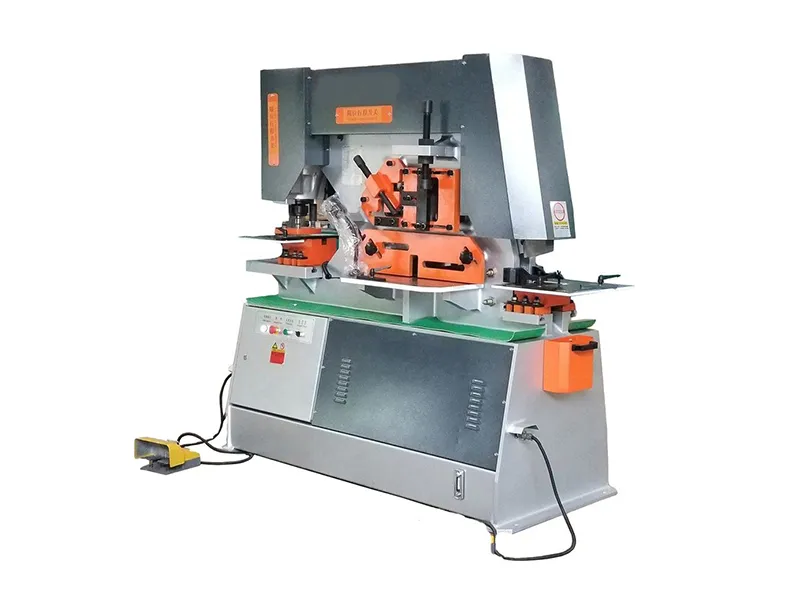

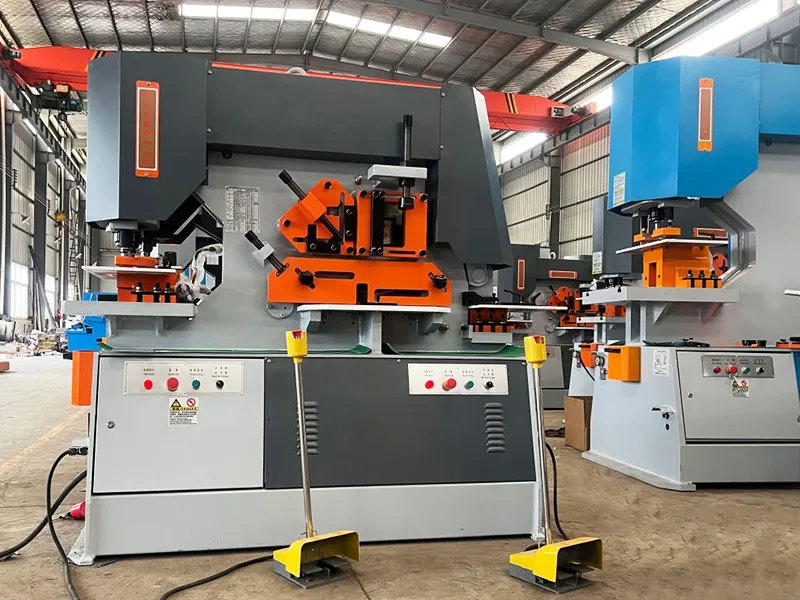

Многофункциональный станок для обработки листового металла
Станок для обработки листового металла, сочетающий в себе функции рубки, высечки, пробивки и гибки
Многофункциональный станок для обработки листового металла
Станок для обработки листового металла, сочетающий в себе функции рубки, высечки, пробивки и гибки
- Сила пробивки: 60-200 тонн
- Толщина реза: 16-40 мм
- Диаметр пробивки: 20-40 мм
Многофункциональный станок объединяет в себе различные функции, включая рубку металла, пробивку, высечку и гибку. Он предназначен для эффективной обработки листов, квадратных прутков, круглых прутков, уголков, швеллеров и двутавров. Интеллектуальный задний упор обеспечивает точное управление длиной высечки, повышая эффективность работы.
- Особенности
- Технические характеристики
- Компоненты
Особенности
- Передовая конструкция
Разработан с использованием метода конечных элементов и компьютерного оптимизированного проектирования для обеспечения превосходных эксплуатационных характеристик. - Надежная конструкция
Имеет цельносваренную конструкцию из стальных плит, обеспечивающую исключительную прочность, жесткость и устойчивость к ударным нагрузкам. - Долговечное покрытие
Стаенок обработан шлифованием и покрыт антикоррозионной краской для предотвращения ржавчины и обеспечения долговечности.
Сферы применения
- Универсальная обработка
Идеально подходит для обработки стальных конструкций, деталей лифтов, деталей высоковольтных и низковольтных вышек, а также строительной техники. - Специализированное использование
Подходит для сельскохозяйственной техники, деталей оборудования для ветроэнергетики и компонентов пищевого оборудования. - Дополнительные области применения
Эффективен для изготовления запасных частей для прицепов, железнодорожных вагонов, автомобилей и кранов.
Технические характеристики
| Модель | |||||
| Давление перфорации | 600 KN | 900 KN | 1200 KN | 1600 KN | 2000 JN |
| Макс. толщина среза | 16 мм | 20 мм | 25 мм | 30 мм | 40 мм |
| Макс. ширина среза | 400 мм | 480 мм | 600 мм | 600 мм | 700 мм |
| Прочность материала | ≤450 Н/мм2 | ≤450 Н/мм2 | ≤450 Н/мм2 | ≤450 Н/мм2 | ≤450 Н/мм2 |
| Угол срезания | 8 ° | 8 ° | 8 ° | 8 ° | 8 ° |
| Ход поршня | 80 мм | 80 мм | 80 мм | 80 мм | 80 мм |
| Количество ходов в минуту | 8/мин | 8/мин | 8/мин | 8/мин | 8/мин |
| Глубина горловины | 300 мм | 355 мм | 400 мм | 600 мм | 600 мм |
| Максимальная пробивная способность (диаметр×толщина) | Ø25×16 | Ø30×20 | Ø35×25 | Ø38×30 | Ø41×40 |
| Мощность двигателя | 5,5 кВт | 5,5 кВт | 7,5 кВт | 11 кВт | 15 кВт |
| Вес брутто | 1800 кг | 2600 кг | 4500 кг | 6800 кг | 9500 кг |
| Размеры машины (до упаковки) (Д×Ш×В) | 1700×790×1900 мм | 1950×900×1950 мм | 2355×960×2090 мм | 2680×1040×2300 мм | 2850×1300×2400 мм |
Для изготовления форм для балок и швеллеров необходим специальный заказ.
| Модель | |||||
| Диаметр круглого прута | 40 мм | 50 мм | 60 мм | 65 мм | 70 мм |
| Длина стороны квадратного прута | 40 мм | 50 мм | 50 мм | 55 мм | 60 мм |
| Равносторонняя угловая сталь 90° | 120×120×12 мм | 140×140×12 мм | 160×160×14 мм | 180×180×16 мм | 200×200×16 мм |
| Равносторонний угол из стали 45° | 50×50×5 мм | 50×50×5 мм | 60×60×6 мм | 60×60×6 мм | 80×80×10 мм |
| Т-образная балка из стали | 125×125×12 мм | 140×140×12 мм | 160×160×14 мм | 180×180×16 мм | 180×180×16 мм |
| Двутавровая балка | 120×74×5 мм | 160×86×6 мм | 160×86×6 мм | 200×102×9 мм | 208×124×10,5 мм |
| Канальная сталь | 120×53×5,5 мм | 160×60×6,5 мм | 210×75×9 мм | 280×86×11,5 мм | 300×89×11.5 мм |
Компоненты
Конфигурации
- Главный двигатель: Siemens
- Гидравлический насос: Sunny
- Гидравлический клапан: Rexroth
- Электрические компоненты: Schneider
- Уплотнительное кольцо: Parker
- Ножной переключатель: Kacon
Стандартные аксессуары
- Набор пуансонов и штампов (круглый штамп)
- Набор ножей из угловой стали
- Набор ножей для квадратных и круглых прутков
- Набор ножей для стрижки пластин
- Набор ножей для высечки
Дополнительные аксессуары
- Различные инструменты для разных целей
- Квадратные, овальные, жалюзийные пуансоны и штампы
- Канальные ножницы и двутавровые ножницы
- Конвейерный стол
- Удлиненный рабочий стол
- Рабочий стол с линейной направляющей
- Рабочие позиции Ø20,32,60 мм.
Другие компоненты

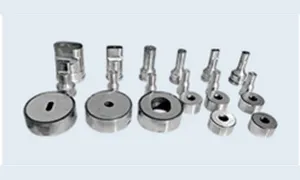

Комплекты пробойников и матриц
Пробивная форма

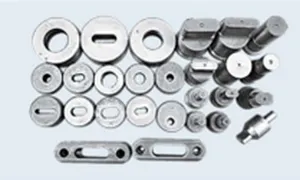

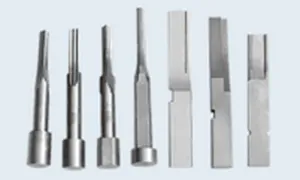

Индивидуальный пробойник
Индивидуальный пробойник

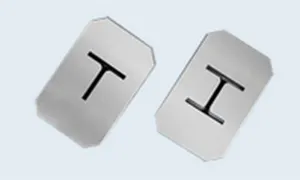

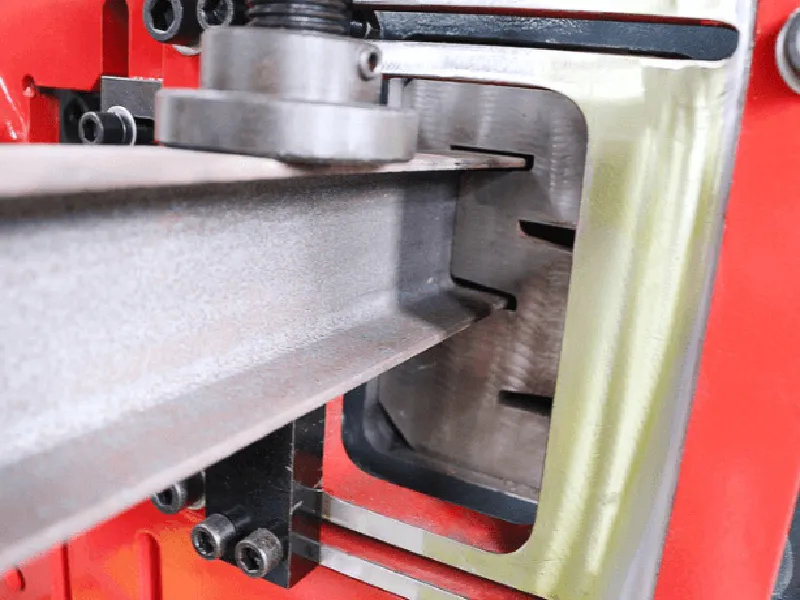

Т-образная и Н-образная сталь

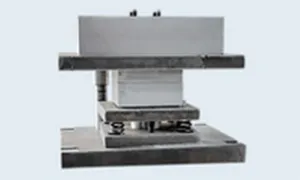

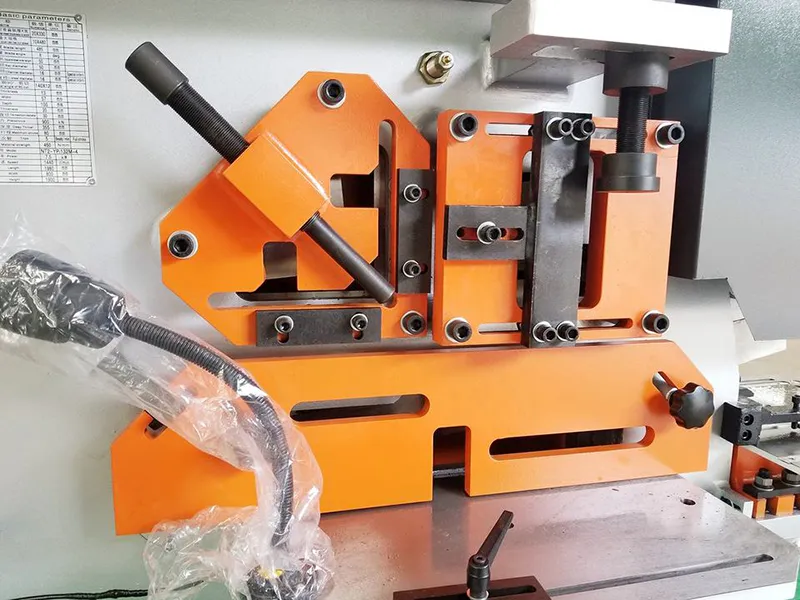

Режущая форма

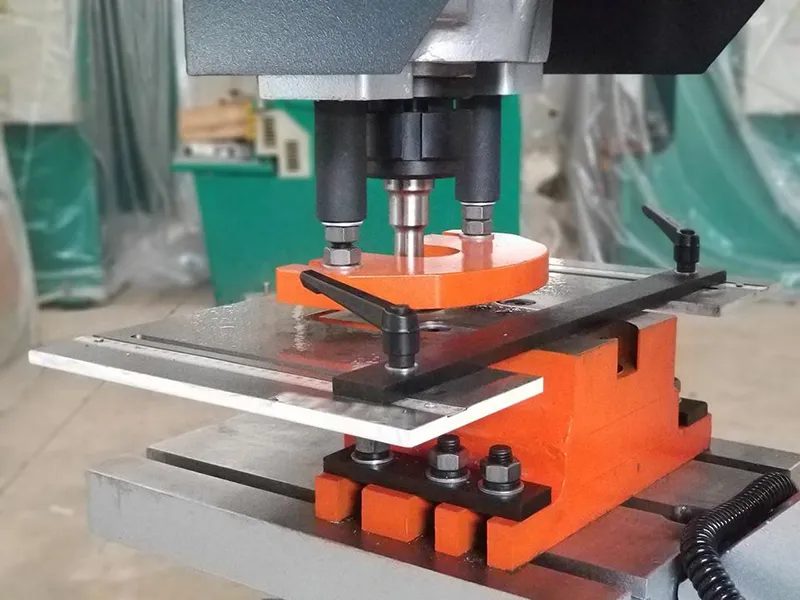

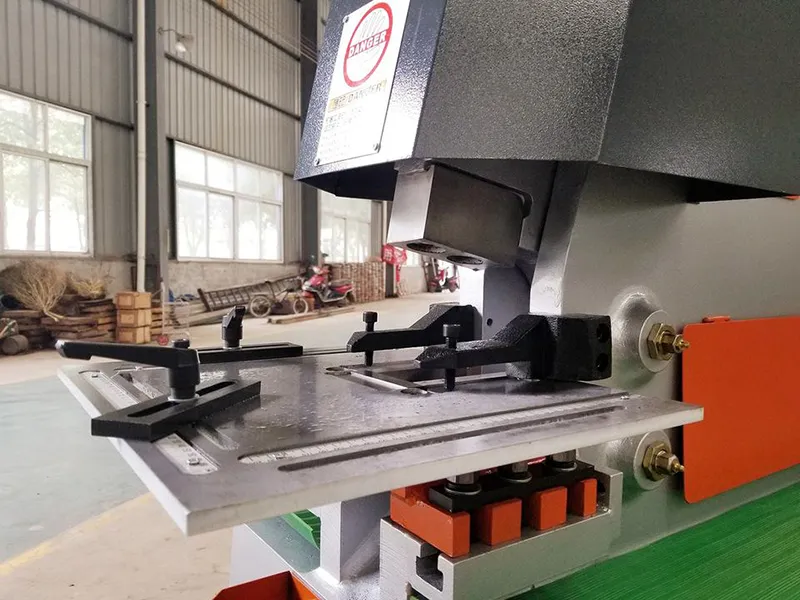

Выравнивание и пробивка

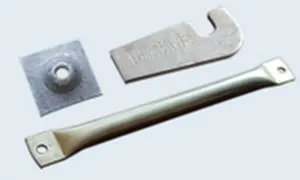

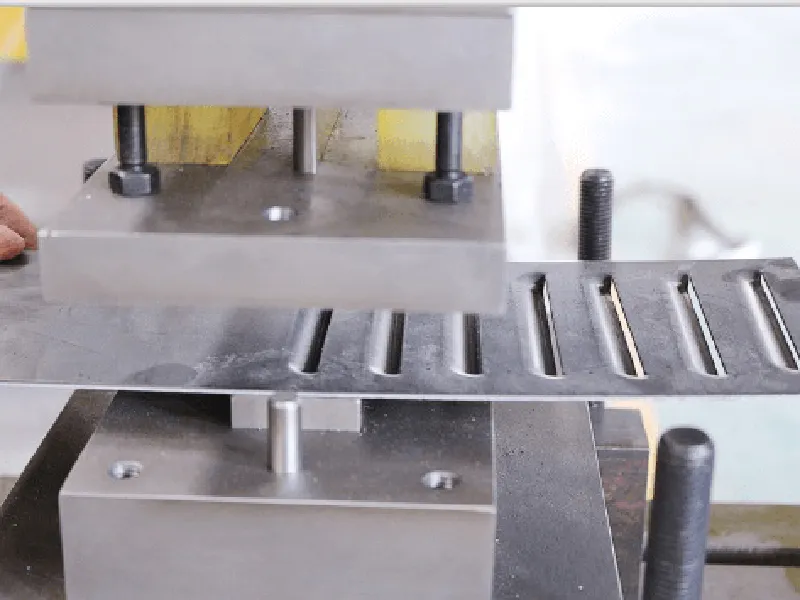

Форма для растяжки

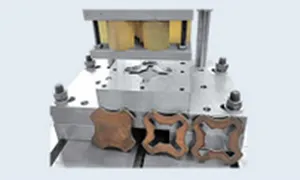

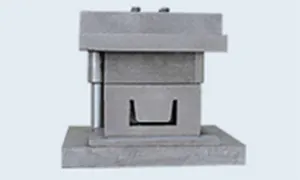

Форма для вырубки швеллера
Различные формовочные матрицы
