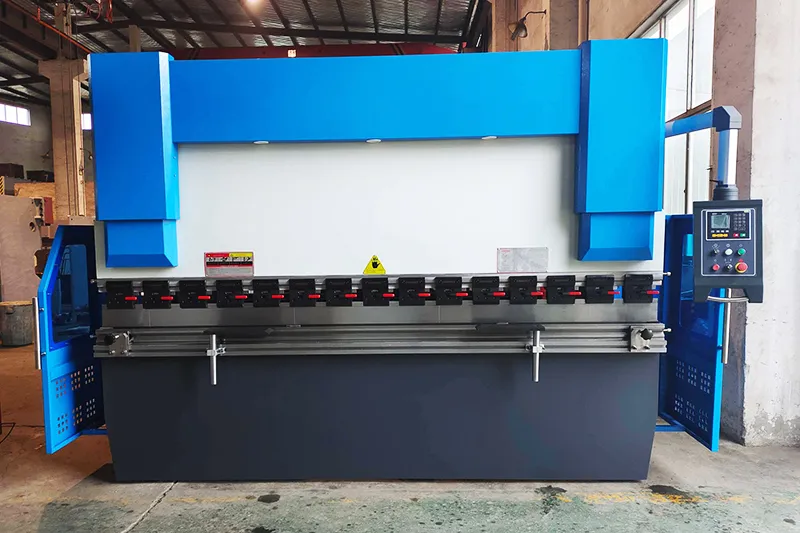

Универсальный листогибочный станок для металлообработки с различными вариантами оснастки

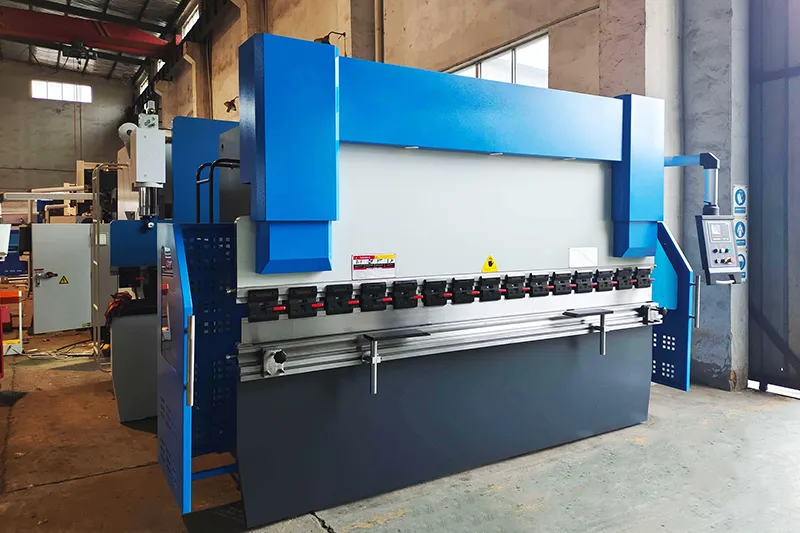

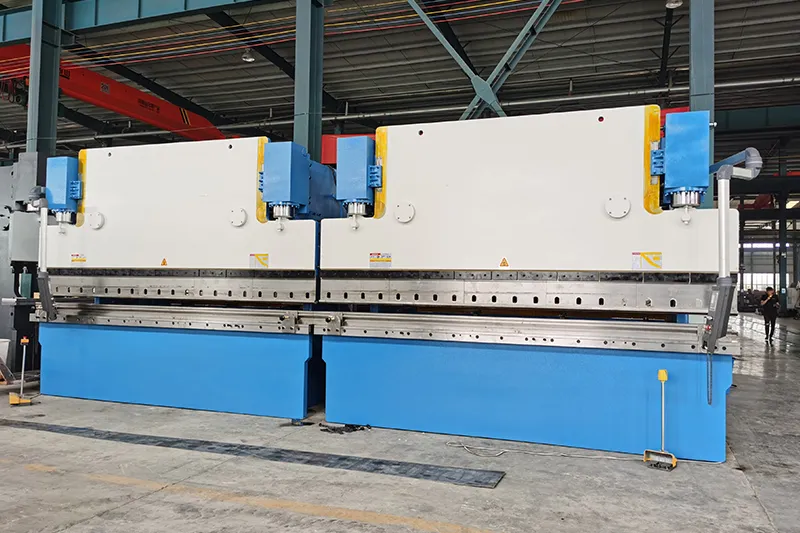

Торсионный листогибочный пресс
Универсальный листогибочный станок для металлообработки с различными вариантами оснастки
Технические характеристики
Номинальное усилие: 400кН-3000кН
Расстояние между стойками: 1900мм-5000мм
Глубина зева: 250мм-400мм
Запрос ценового предложения
Особенности
Технические характеристики
Компоненты
Оснастка
Листогибочный пресс с торсионным валом использует гидравлические цилиндры для управления гибочным инструментом, закрепленным на траверсе, что обеспечивает точную формовку металла. Он состоит из основных компонентов, таких как гидравлические цилиндры, ползун, верхняя и нижняя матрицы, а также рабочий стол, поддерживающий различные гибочные матрицы для различных применений в производстве листового металла.
Особенности
Прочная сварная станина: Станина изготовлена из цельной стальной пластины, сварена и стабилизирована путем виброснятия напряжений после закалки, что обеспечивает исключительную структурную устойчивость.
Высокоточная синхронизация: Оснащен синхронизирующим механизмом, который соединяет торсионные валы и ползун. Вместе с гидравлическим приводом с двумя цилиндрами эта конструкция обеспечивает высокую точность работы.
Обработанная дробеструйной обработкой и на станке ЧПУ поверхность: Станок обрабатывается дробеструйной обработкой для удаления ржавчины и точно обрабатывается на импортном обрабатывающем центре с ЧПУ. Этот процесс гарантирует параллельность и перпендикулярность всех металлических поверхностей, обеспечивая оптимальное качество сборки.
Механические уравнительные валы: Включает механические уравнительные валы, которые поддерживают параллельное движение с обеих сторон ползуна.
Высокоточная ось X: Задняя ось X приводится в действие серводвигателем, используя шариковый винт и линейный направляющий элемент для точного перемещения.
Управляемая сервоприводом ось Y: Ход ползуна по оси Y также управляется сервоприводом, что повышает точность позиционирования.
Система управления TP10: Оснащен системой управления TP10 с сенсорным экраном, программированием углов и обширными библиотеками пресс-форм и изделий. Поддерживает сложные операции гибки, включая радиусную гибку.

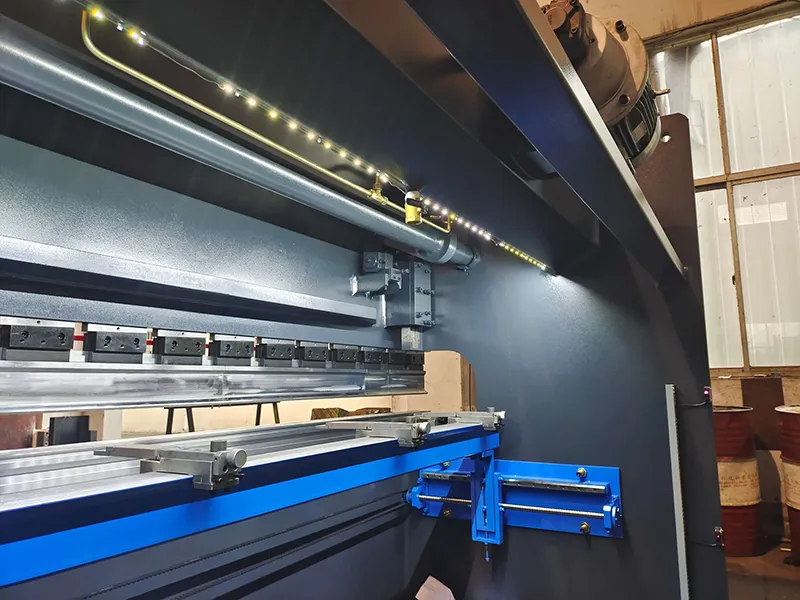

Передняя опора
Этот компонент регулируется, способный к боковым перемещениям, с вертикальными регулировками в качестве опциональной конфигурации.

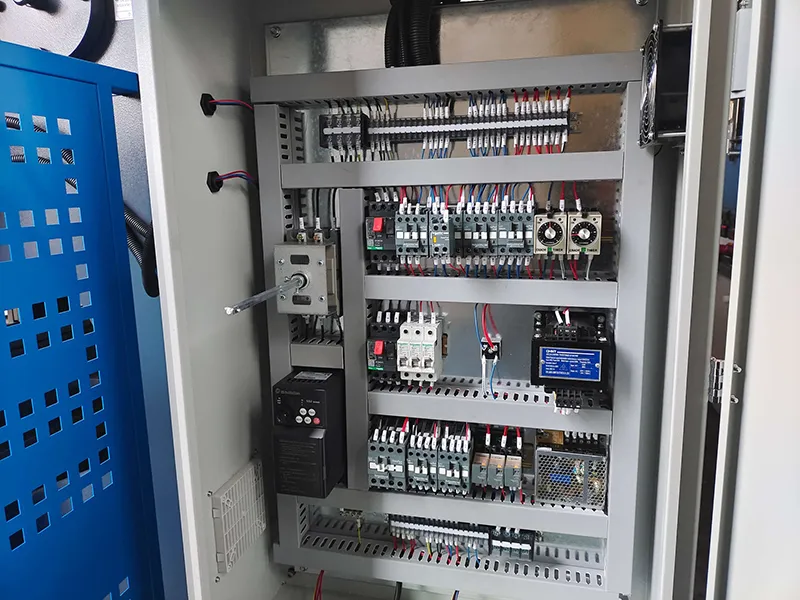

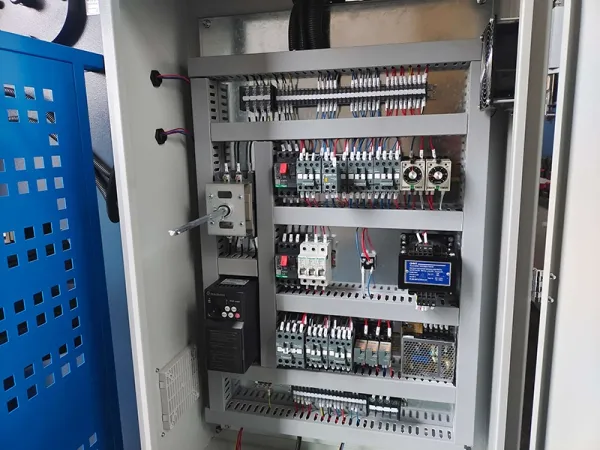

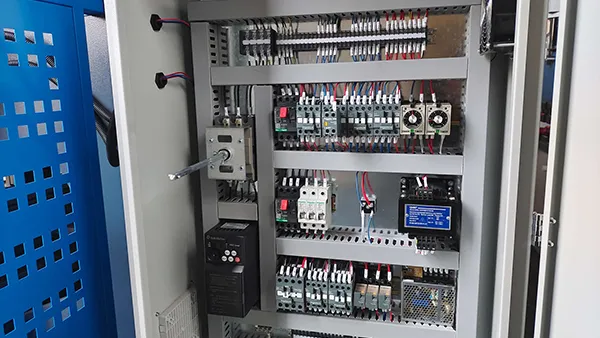

Электрическая панель Schneider
Основные электрические компоненты поставляются от Schneider для обеспечения стабильной работы.

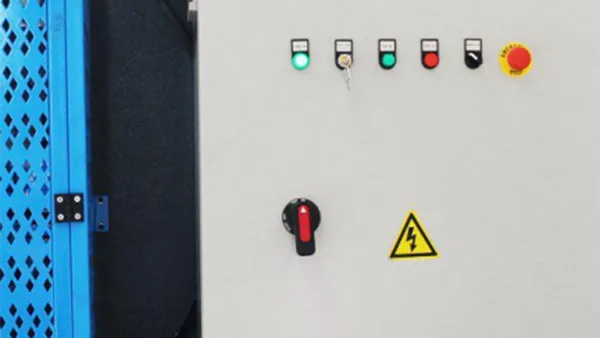

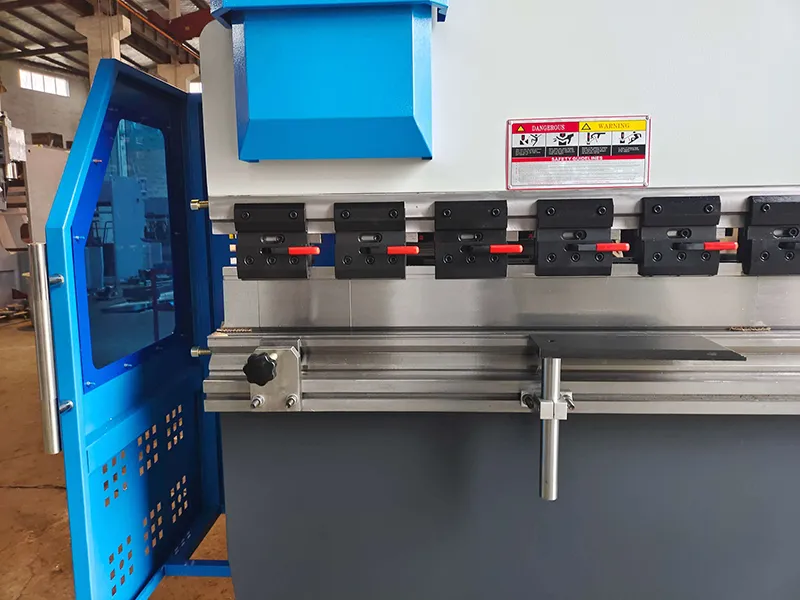

Меры безопасности
Включает механизм безопасности, который автоматически отключает машину при открытии дверей.

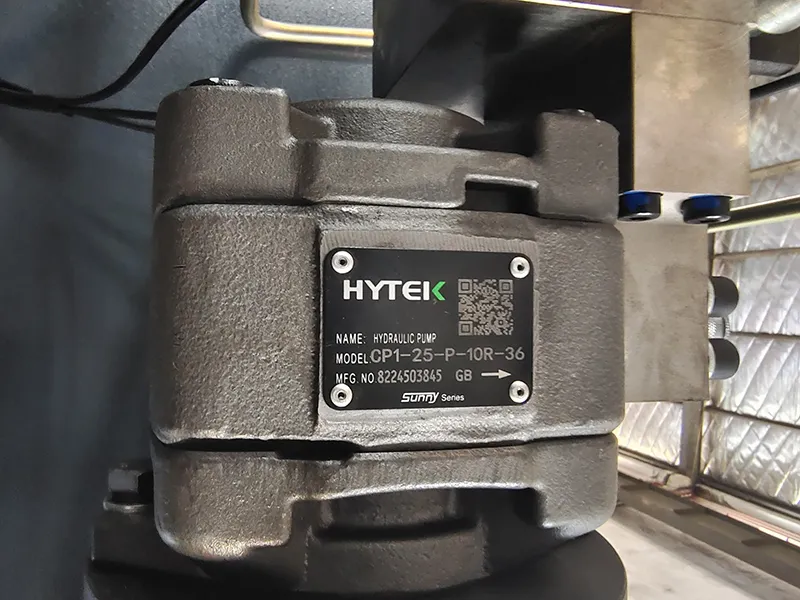

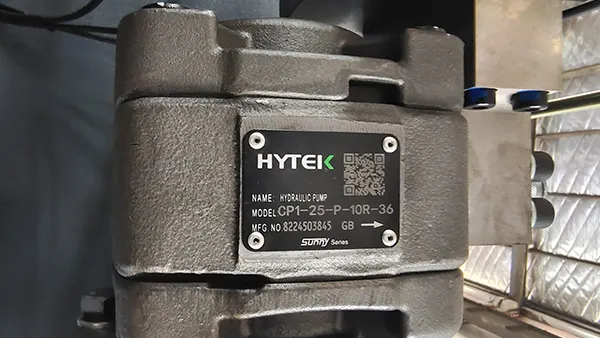

Гидравлический насос Sunny
Пресс оснащен гидравлическим насосом Sunny, известным своей стабильной производительностью.

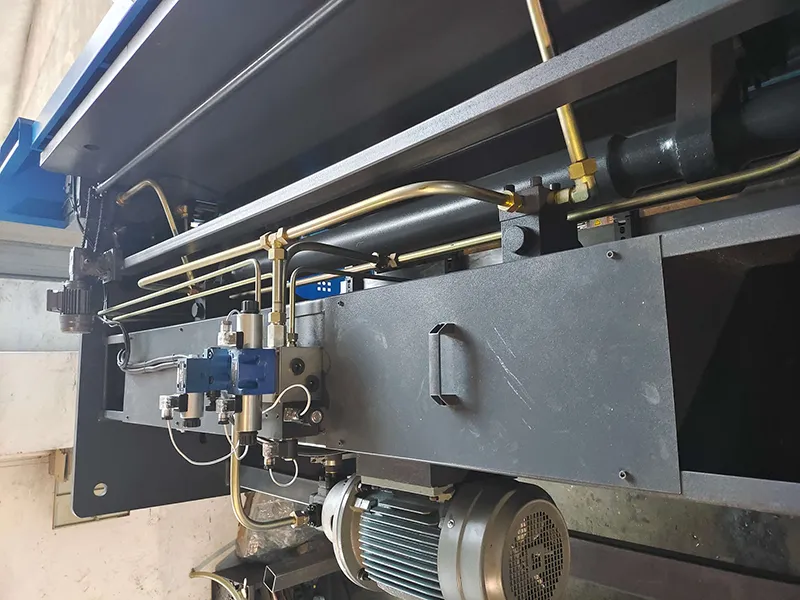

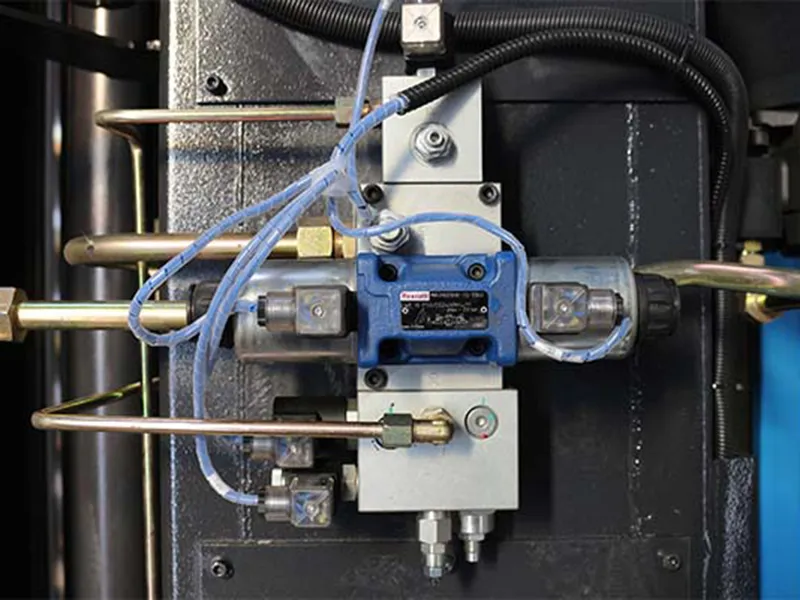

Интегрированная гидравлическая система
Долговечность цилиндров: Используются американские уплотнения Parker или японские NOK для продления срока службы цилиндров и обеспечения долговременной герметичности масла.

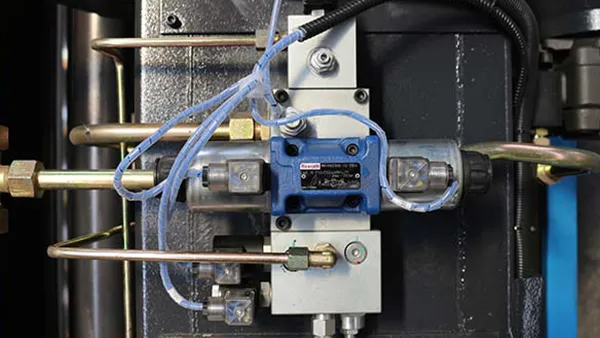

Надежная гидравлическая трансмиссия: Включает интегрированную гидравлическую систему немецкого бренда Rexroth для надежной и стабильной гидравлической передачи. Эта конструкция сводит к минимуму проблемы, связанные с утечкой гидравлического масла.
Непрепятственный поток масла: Используются немецкие трубы и соединения EMB для предотвращения засорения блоков клапанов сварочным шлаком и поддержания беспрепятственного потока масла внутри гидравлической системы.

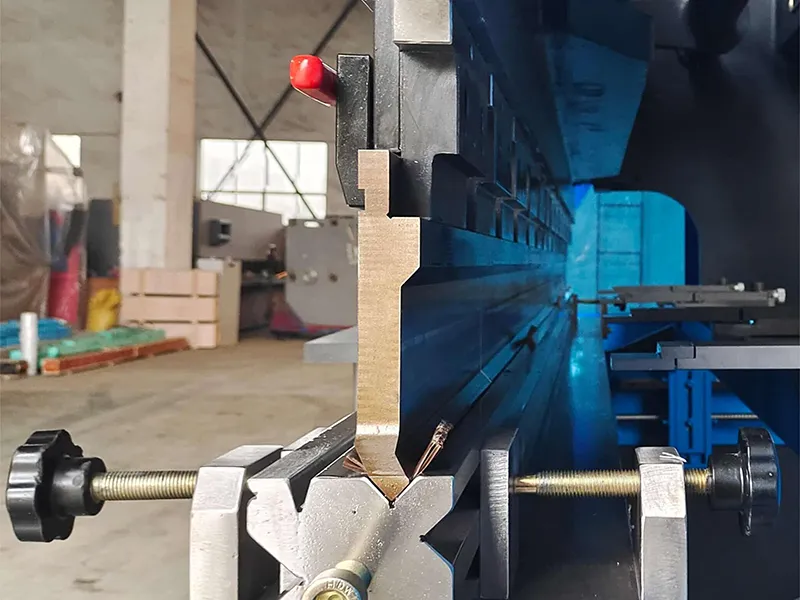

Инструменты для гибки из стали 42CrMo
Прочные и точные, изготовлены из стали 42CrMo и термически обработаны для достижения твердости 42HRC, что гарантирует долговечность и точность.

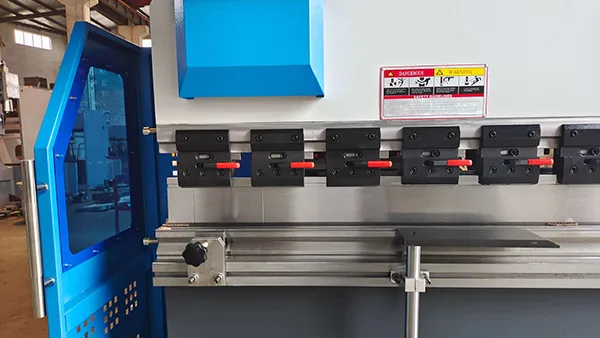

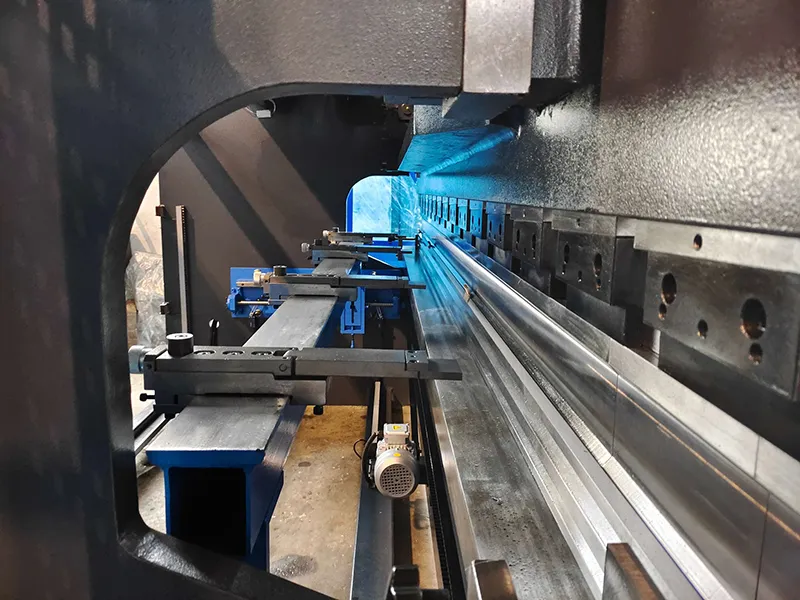

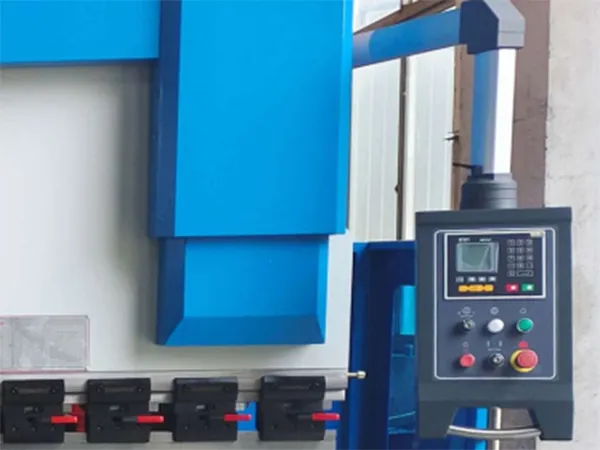

Задний упор
Регулируемые упоры: Пресс оснащен регулируемыми упорами, которые можно перемещать по горизонтали. Доступна опция вертикального перемещения упоров.

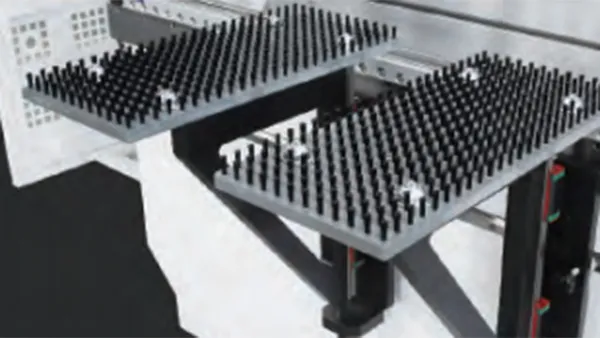

Щетка переднего упора (опционально)

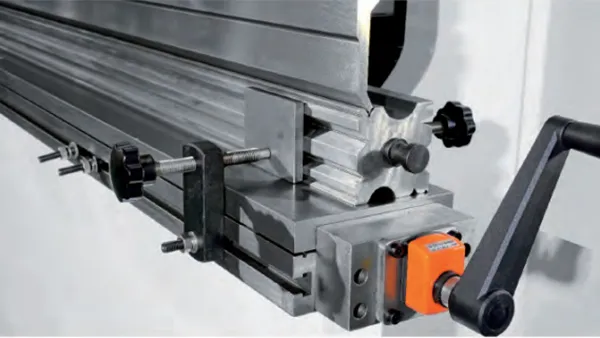

Ручная регулировка угла
Позволяет вручную регулировать угол гибки.
Другие компоненты

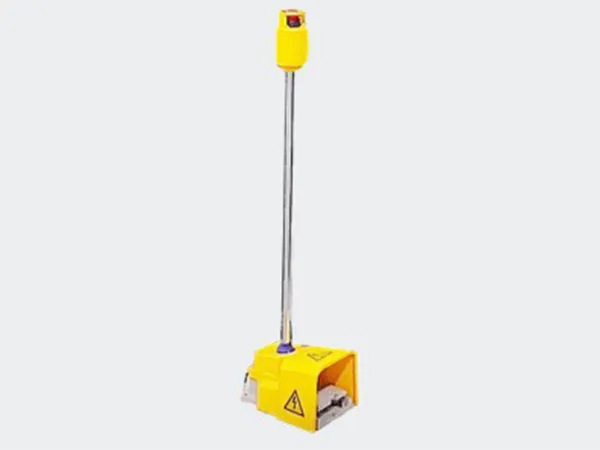

Педальный выключатель
Контроллер гибочного пресса
Передняя опора (с T-образными направляющими)
Интегрированная гидравлическая система
Гидравлический насос Sunny
Гидравлические трубы EMB
Система быстрого зажима
Большая глубина горловины (настраивается)
Стандартный комплект пуансона и матрицы из 42CrMo
Электрическая панель Schneider

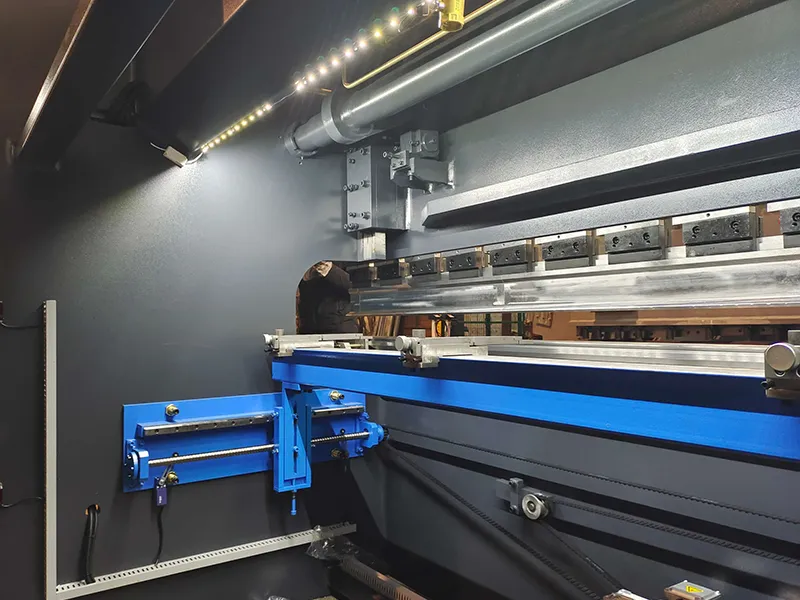

Шариковый винт и линейная направляющая
Задний упор
Задний упор предлагает возможности ручной вертикальной регулировки, а стопорные пальцы можно точно настроить для обеспечения точного позиционирования.
Инструменты для гибочного пресса (Пуансон и матрицы)
Гибочный пресс с торсионной балкой адаптируется к различным типам комплектов пуансонов и матриц, что позволяет увеличить разнообразие продукции.

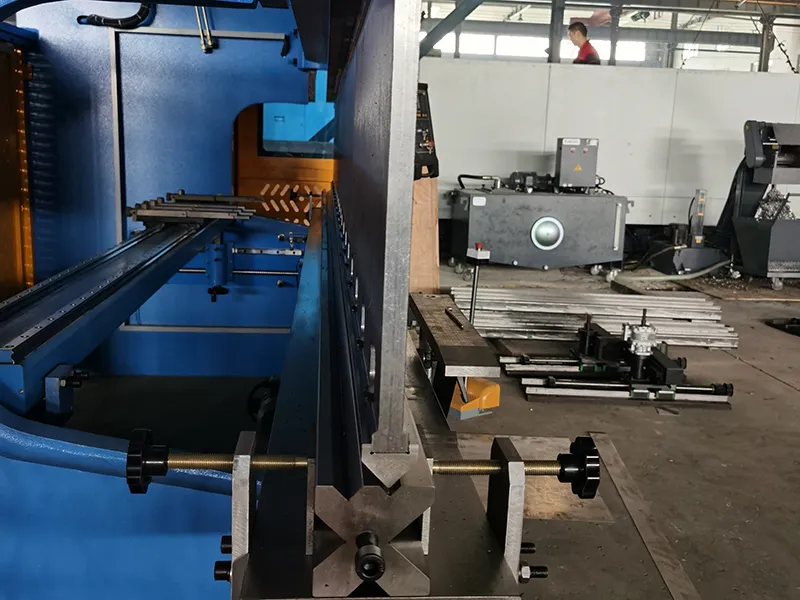

Стандартный комплект пуансона и матрицы

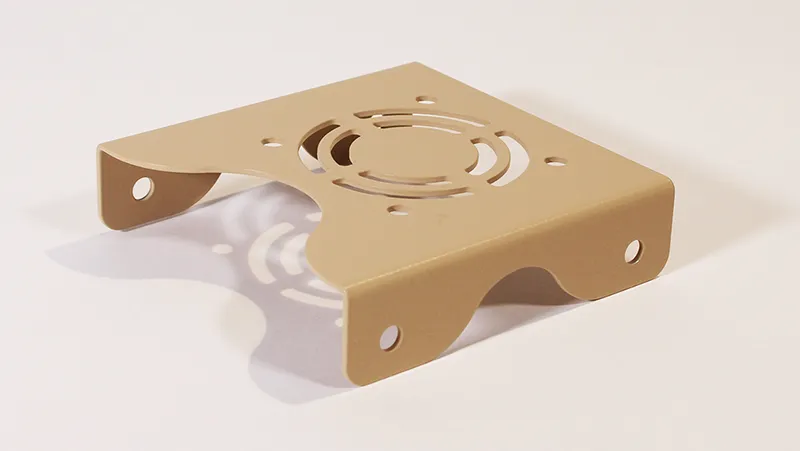

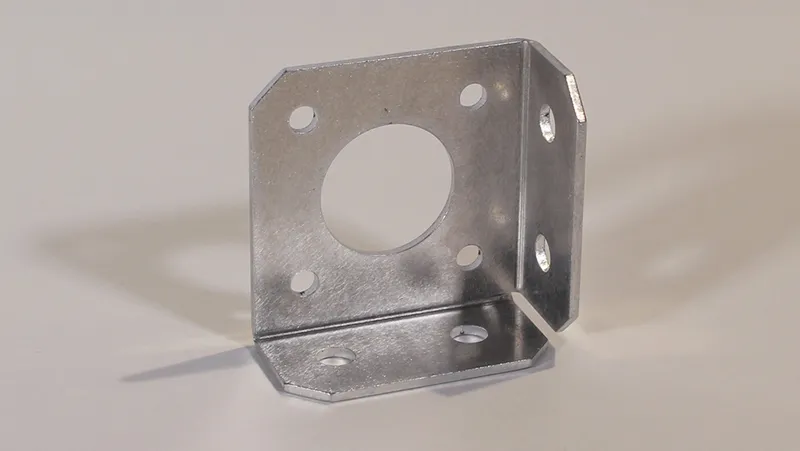

Отделка стандартного комплекта пуансона и матрицы

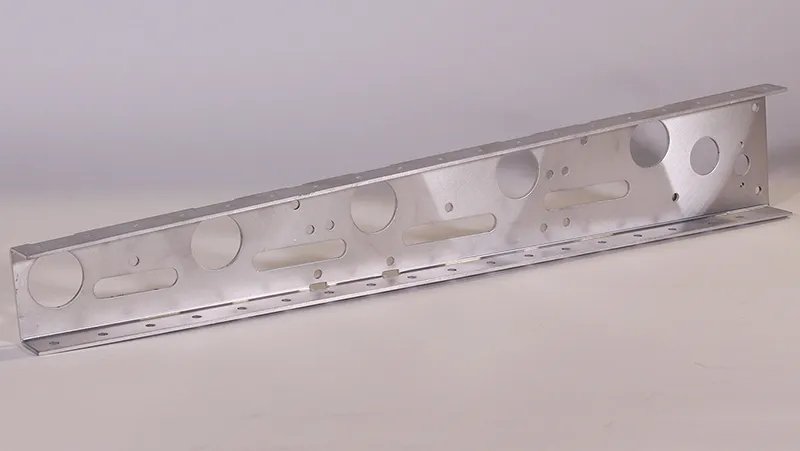

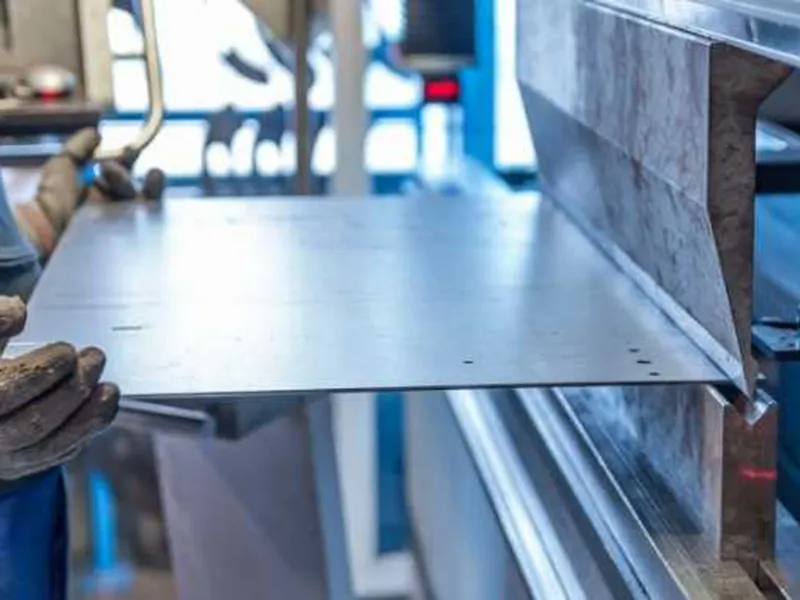

Стандартные комплекты пуансона и матрицы обычно используются в массовом производстве, идеально подходят для изготовления стандартных деталей, таких как кронштейны.
Острый комплект пуансона и матрицы
Отделка острого комплекта пуансона и матрицы

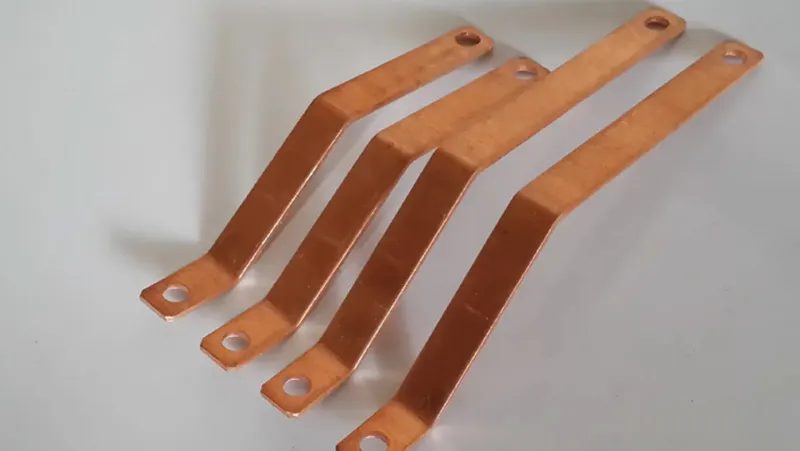

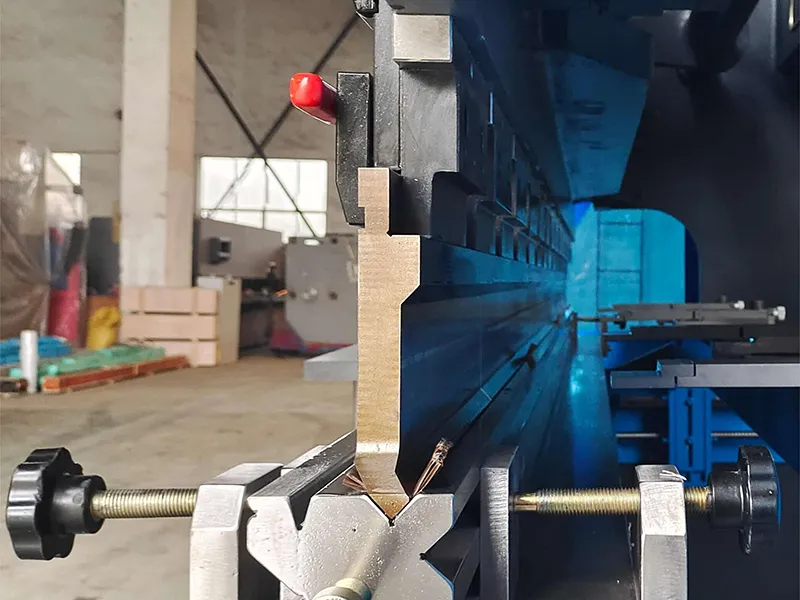

Острый комплект пуансона и матрицы позволяет производить гибку под различными углами. Особенно эффективно для формирования сложных компонентов, таких как медные шинные полосы и панели шкафов, удовлетворяя широкий спектр требований дизайна.

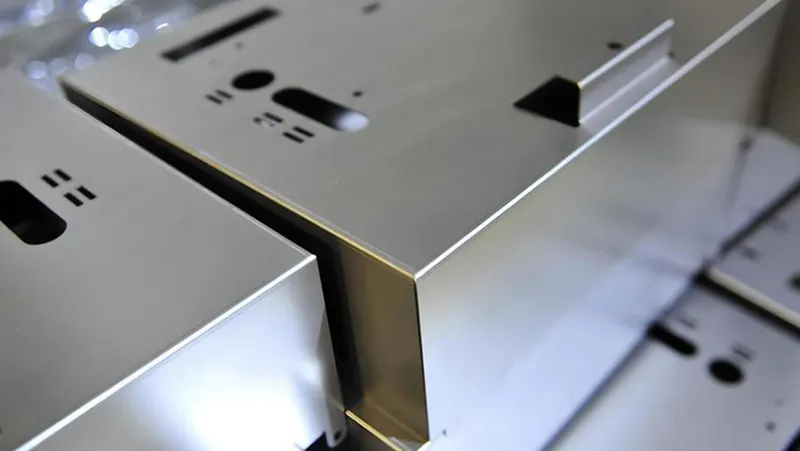

Гусиный комплект пуансона и матрицы
Отделка гусиного комплекта пуансона и матрицы

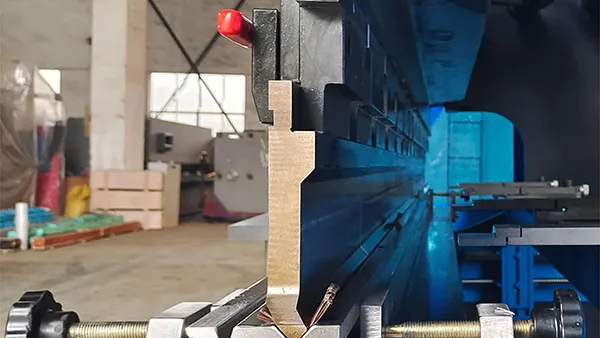

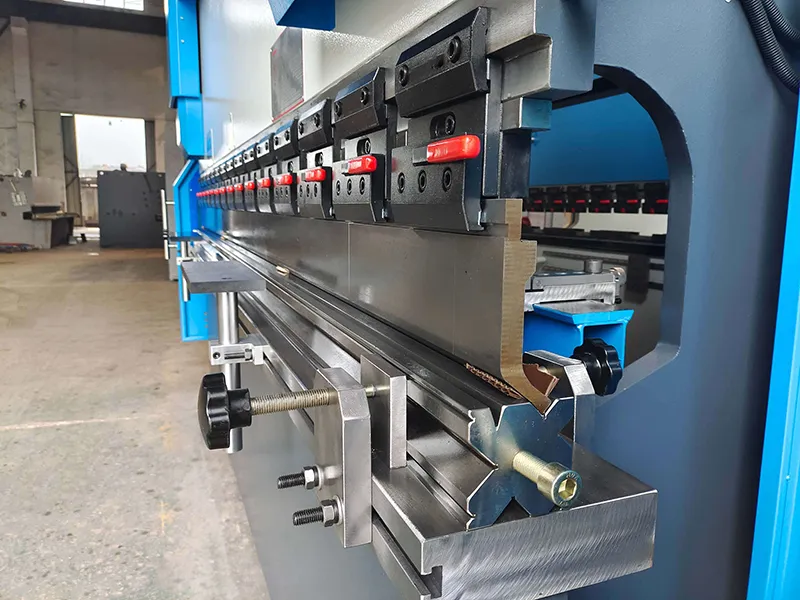

Гусиный комплект пуансона и матрицы специально разработан для ситуаций, когда важна свободная зона во время гибки. Обычно используется для достижения точных 90° изгибов в таких применениях, как шкафные корпуса и точная обработка листового металла.

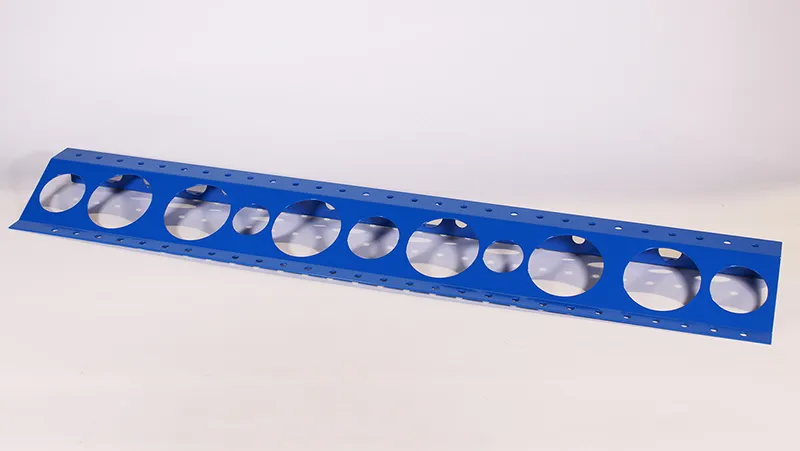

Кастомный комплект пуансона и матрицы
Отделка кастомного комплекта пуансона и матрицы

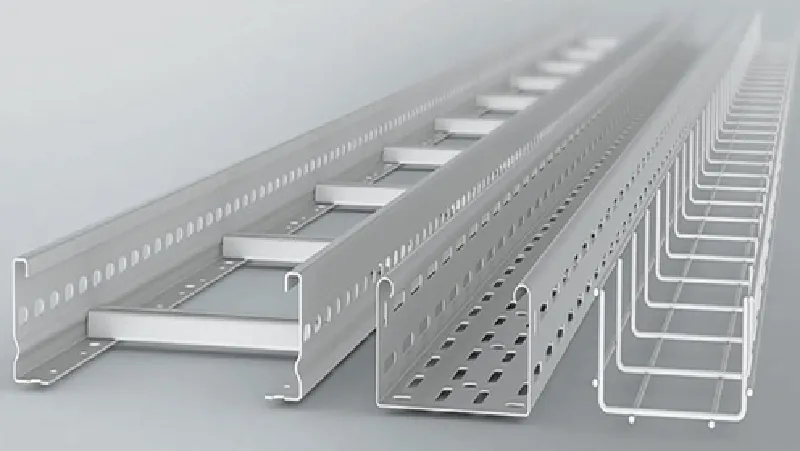

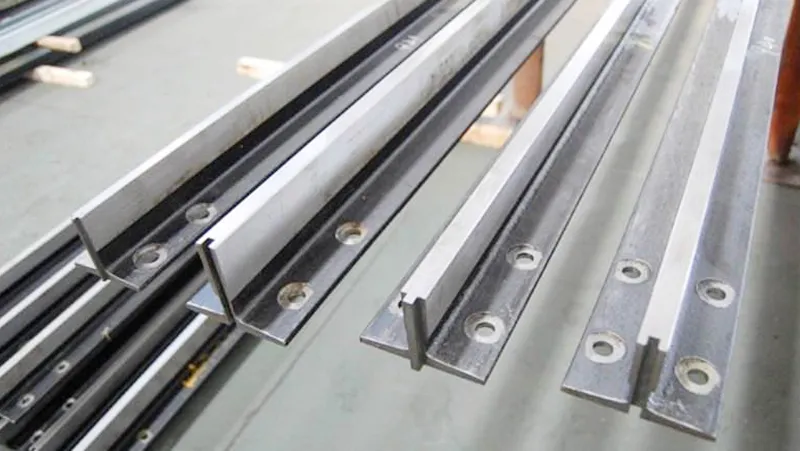

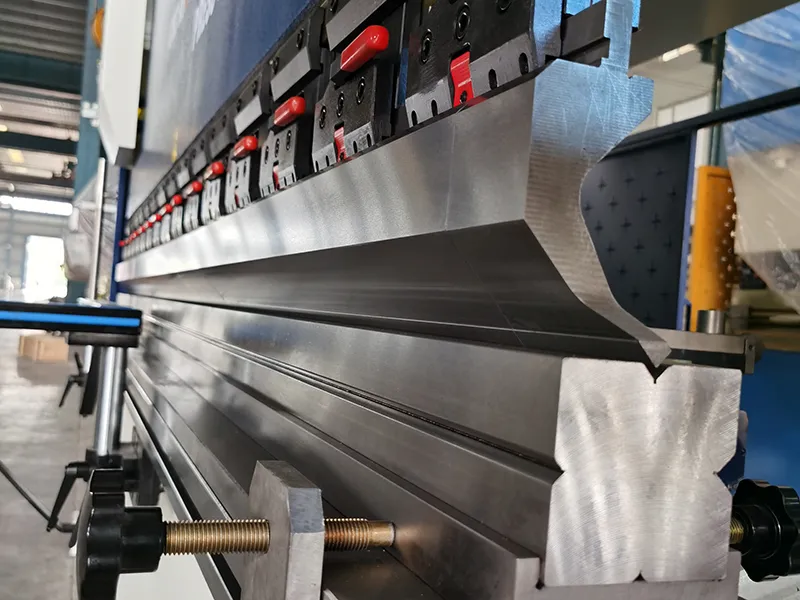

Кастомные комплекты пуансонов и матриц широко используются в инфраструктурных проектах, таких как строительство городских дорог и дорожные ремонтные работы. Они идеально подходят для формирования сложных форм, таких как кабельные мосты и направляющие рельсы, демонстрируя универсальность и точность.
