Сопроводители листа (передний суппорт)
Автоматические поддержки листа для облегчения работы оператора гидравлического пресса с тяжелыми и крупногабаритными деталями
Сопроводители листа (передний суппорт)
Автоматические поддержки листа для облегчения работы оператора гидравлического пресса с тяжелыми и крупногабаритными деталями
Технические характеристики
- Грузоподъемность: 100 кг - 300 кг
- Угол подъема: 60°
- Длина рабочего стола: 970 мм - 1450 мм
- Особенности
- Технические характеристики
- Компоненты

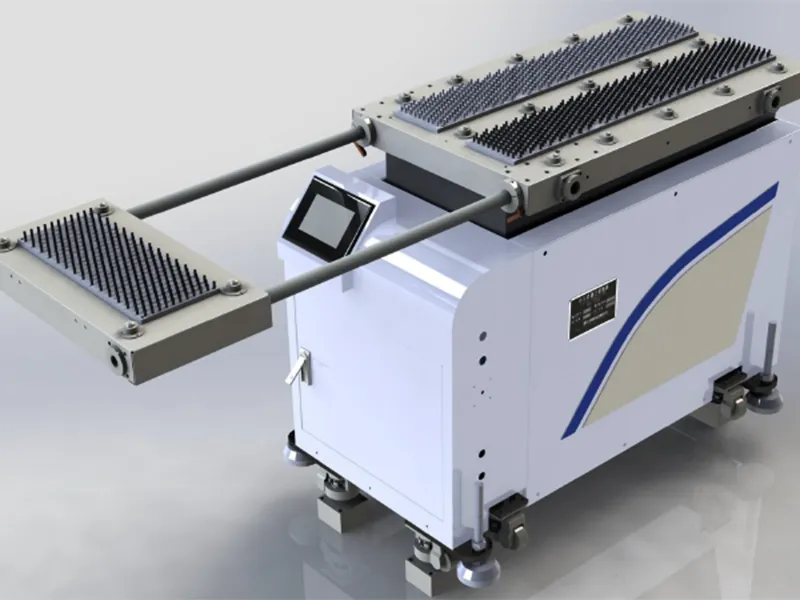

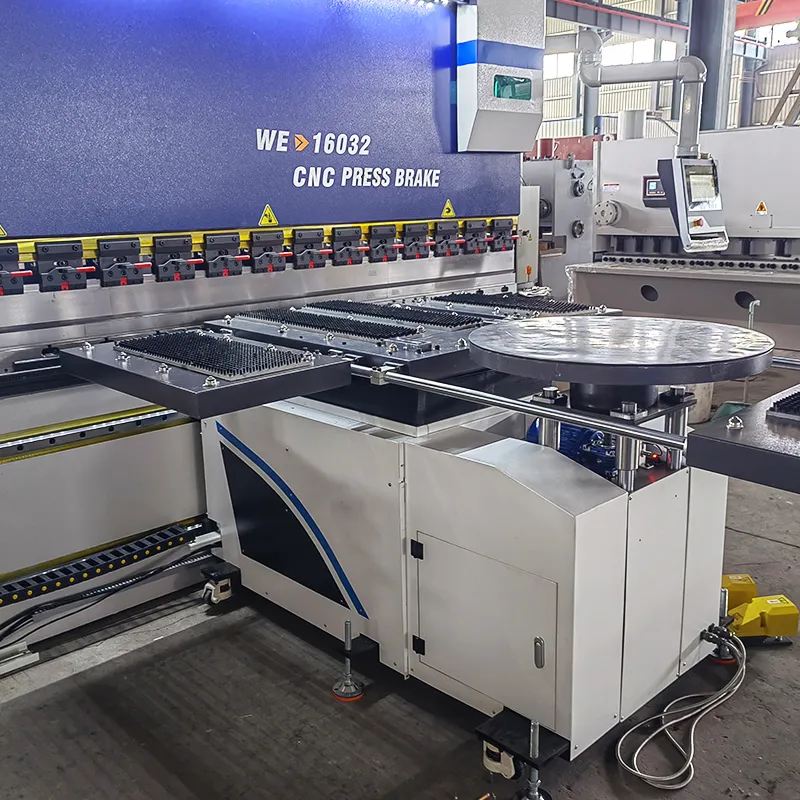

Сопроводители листа служат вспомогательным устройством для гидравлических прессов и совместим с любыми их марками. Они поддерживают листовой металл большого размера во время гибки, обеспечивая непрерывное и циклическое движение и предотвращая провисание материала. Значительно снижают потребность в рабочей силе, равномерно распределяют нагрузку по листу и поддерживает высокую точность гибки металлических листов.
Идеально подходят для работы с металлическими деталями лифтов, алюминиевыми навесными стенками и металлическим природоохранным оборудованием.
Также используются в производстве крупной кухонной утвари и металлических шкафов для хранения вещей, поддерживая выполнение сложных операций по гибке.
- Экономия труда и повышение эффективности
Повышают производительность за счет минимизации необходимости ручного управления. - Синхронизированная работа

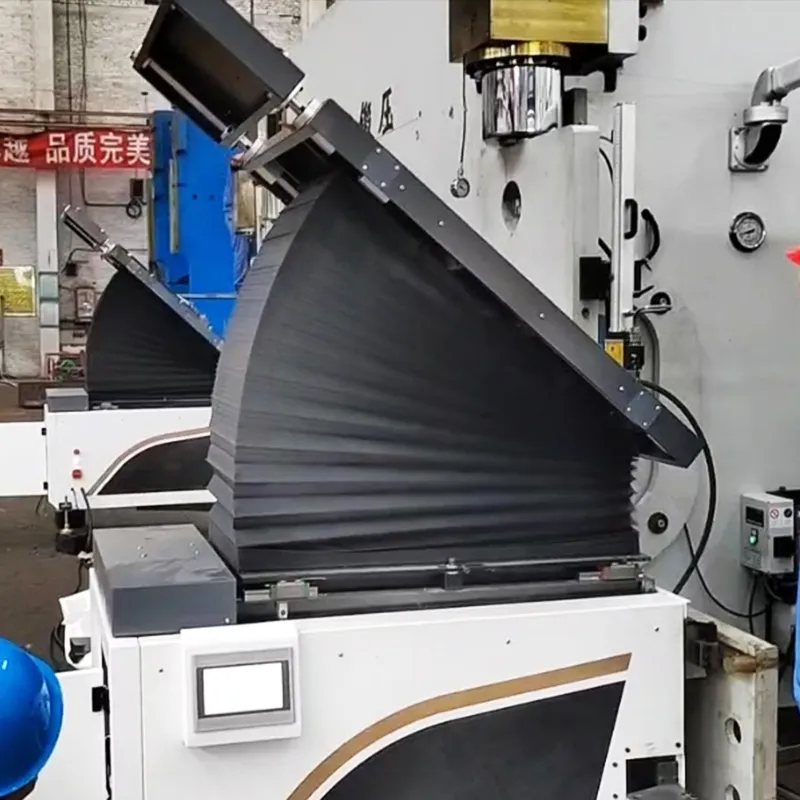

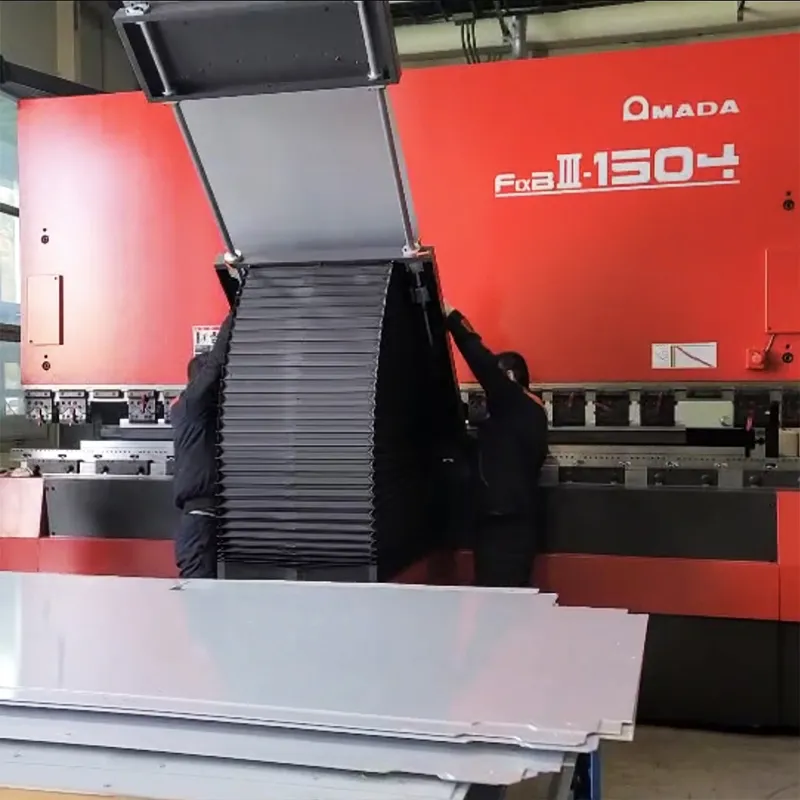

Сопроводители листа автоматически регулируются в соответствии с циклом гибки, идеально синхронизируясь с прессом для поддержки листа на протяжении всего процесса гибки. - Мобильность и гибкость

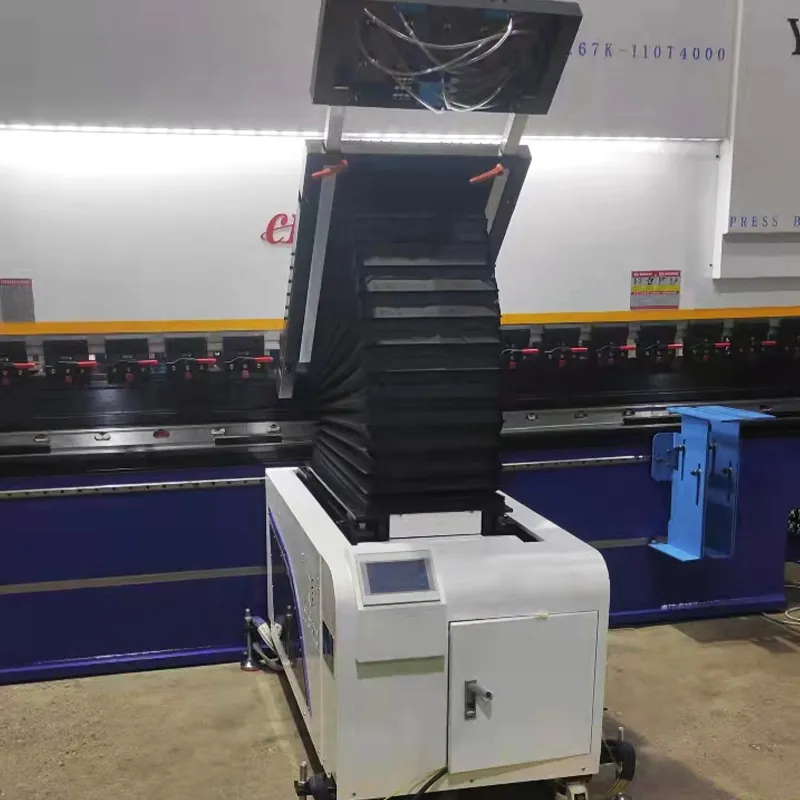

Имеют напольную конструкцию, которую можно легко перемещать по мере необходимости. - Современные системы управления
Оснащены независимым ПЛК и системой электрического управления с магнитной линейкой обратной связи для обеспечения точного перемещения. - Технология сервопривода
Используют управляемый компьютером сервопривод, который образует замкнутый контур для обеспечения точности действий аппарата для поддержки листов.
| Модель | |||
| Подъемный вес (кг) | 100 | 200 | 300 |
| Угол подъема (°) | 60 | 60 | 60 |
| Длина рабочего стола (мм) | 970 | 1100 | 1450 |
| Увеличение длины (мм) | 2000 | 2300 | 2600 |
| Ширина рабочего стола (мм) | 570 | 750 | 800 |
| Регулировка высоты (мм) | 120 | 120 | 120 |
| Предотвращение столкновений при движении вперед (мм) | 150 | 150 | 220 |
| Точность (°) | ±0.3 | ±0.3 | ±0.3 |
| Режим передачи | Шатун + шариковый винт | Шатун + шариковый винт | Шатун + шариковая винтас |
Детали
Типы
Принцип работы
- Вертикальная регулировка
Использует серводвигатель, который приводит в действие систему шкивов для вращения винтового штока. Это действие перемещает ползунок по вертикали, выравнивая верхнюю поверхность аппарата для поддержки листов с верхней плоскостью нижней матрицы пресса, адаптируясь к различной высоте матриц. - Механизм синхронизации
На ползунке установлен дополнительный серводвигатель, который вращает винтовой шток через ременной шкив. Винтовой шток имеет продольный ряд канавок с фиксатором, установленным в верхней мертвой точке. Вращение винта преобразуется в вертикальное перемещение вдоль его собственного паза под действием фиксатора, что гарантирует, что аппарат для поддержки листов остается близко к металлической пластине на протяжении всего процесса гибки, обеспечивая синхронную поддержку.
Стандартные конфигурации
- Touch screen: Delta (Taiwan)
- Servo motor: Delta (Taiwan)
- Touch screen PLC: Kunluntongtai (Mainland China)
- Magnetic scale: GIVI (Italy)
- AC contactor, thermal relay: Schneider (France)
- Circuit breaker, push button: Schneider (France)
- Miniature relay: Schneider (France)
