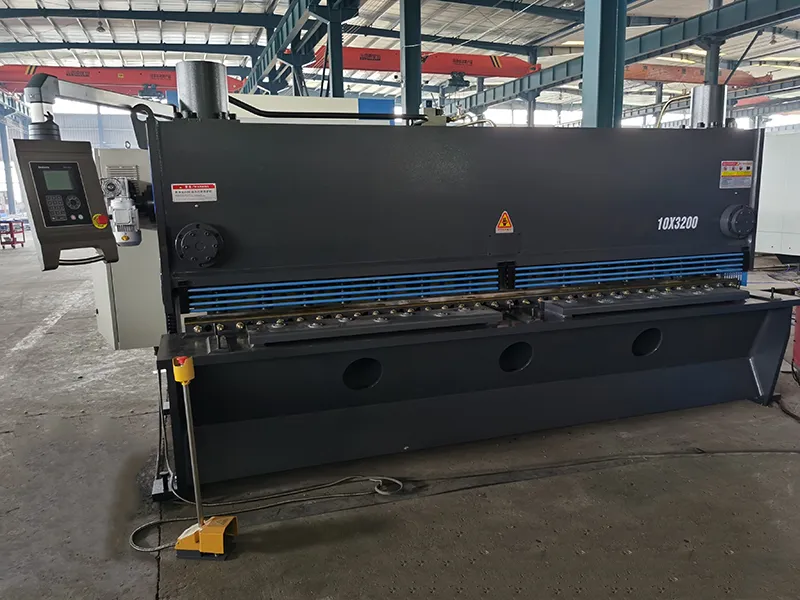

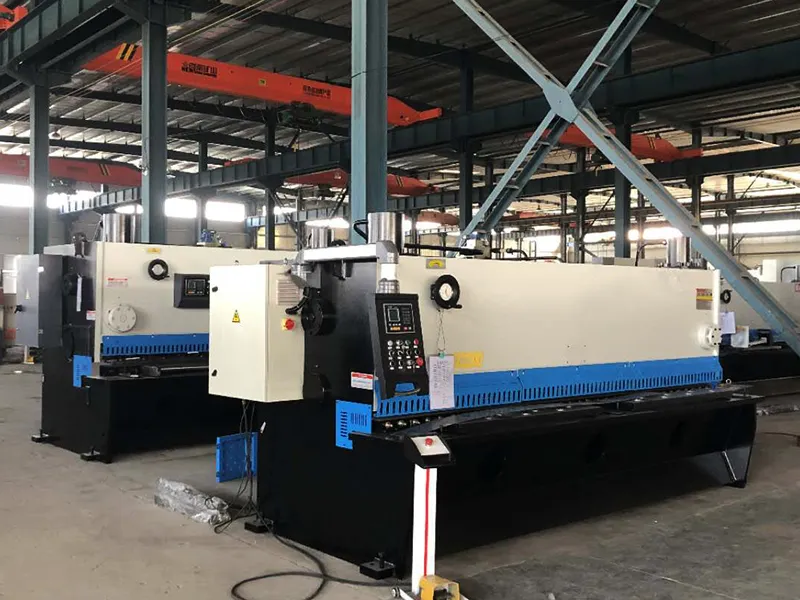

Гидравлические гильотинные ножницы
Гидравлические гильотины для резки толстого металла с минимальными деформацими
Гидравлические гильотинные ножницы
Гидравлические гильотины для резки толстого металла с минимальными деформацими
Технические характеристики
- Толщина реза: 6мм-20мм
- Длина реза: 2500мм-6000мм

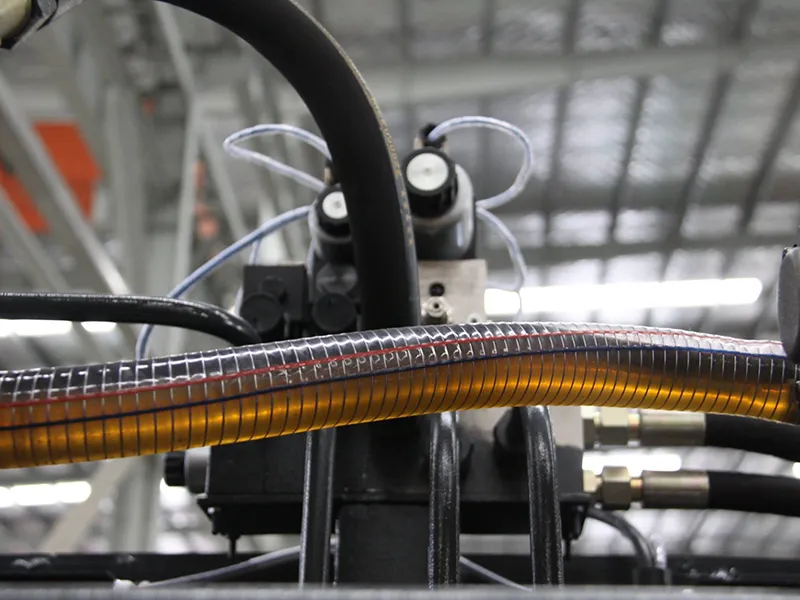

Гидравлические гильотинные ножницы являются незаменимым инструментом в металлообработке и производстве металлоконструкций. Используя гидравлическую систему для эффективной резки металлических заготовок, они особенно подходят для более толстых или твердых материалов. Гидравлический цилиндр перемещает ножницы вертикально для выполнения процесса резки.
- Особенности
- Технические характеристики
- Конфигурации
Идеально подходят для резки листового металла, рельсов, стальных рам в строительстве, корпусов электрических шкафов, прецизионных электронных изделий и многого другого.
- Устойчивая гильотинная конструкция: Оптимизирована для обеспечения повышенной устойчивости и производительности.

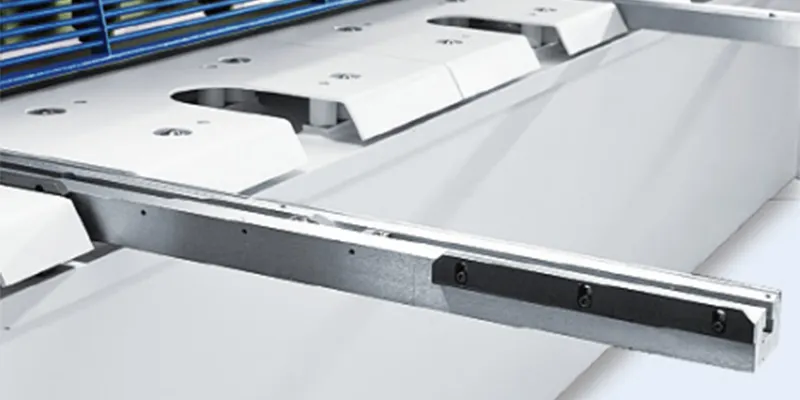

- Регулируемый зазор лезвий: Быстро адаптируется к различной толщине материала, улучшая гибкость эксплуатации.
- Уменьшенный угол реза: Минимизирует деформацию и улучшает качество реза.

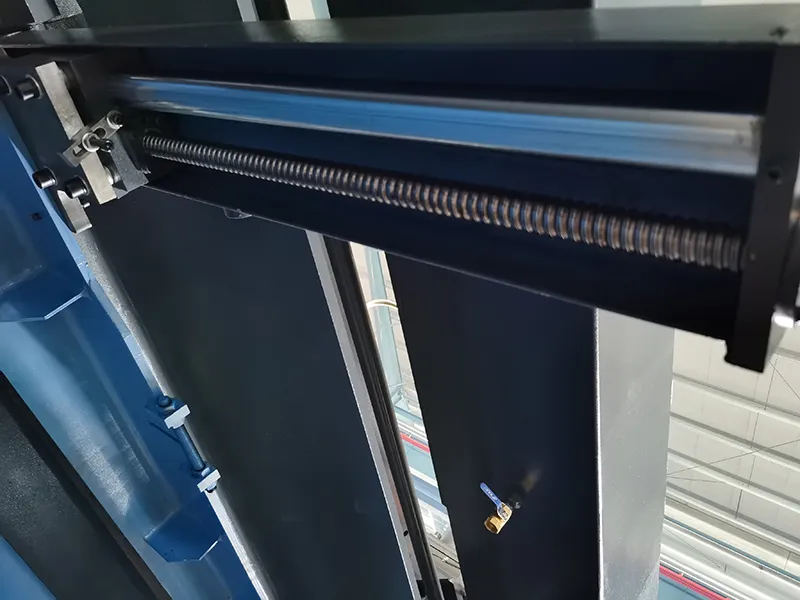

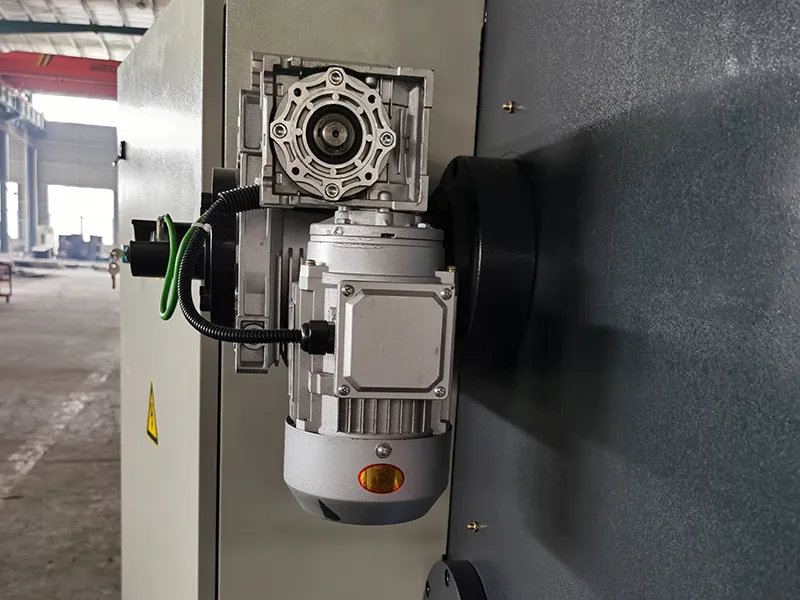

- Высокоточный задний упор: Легко регулируется для обеспечения точных размеров и контроля.
- Регулируемый ход: Оптимизирует эффективность обработки для различных производственных требований.
| Модель | Толщина резки (мм) | Длина резки (мм) | Ход поршня (н/мин) | Задний упор (мм) | Угол резания (°) | Глубина горлышка (мм) | Главный двигатель (кВт) |
| 6 | 2500 | 14 | 600 | 0.5°-1.5° | 120 | 7.5 | |
| 6 | 3200 | 12 | 600 | 0.5°-1.5° | 120 | 7.5 | |
| 6 | 4000 | 10 | 600 | 0.5°-1.5° | 120 | 7.5 | |
| 6 | 5000 | 8 | 600 | 0.5°-1.5° | 120 | 7.5 | |
| 6 | 6000 | 8 | 600 | 0.5°-1.5° | 120 | 7.5 | |
| 8 | 2500 | 14 | 600 | 0.5°-1.5° | 120 | 7.5 | |
| 8 | 3200 | 12 | 600 | 0.5°-1.5° | 120 | 7.5 | |
| 8 | 4000 | 10 | 600 | 0.5°-1.5° | 120 | 7.5 | |
| 8 | 5000 | 7 | 600 | 0.5°-2° | 120 | 15 | |
| 8 | 6000 | 7 | 600 | 0.5°-2° | 120 | 15 | |
| 10 | 2500 | 10 | 600 | 0.5°-2.5° | 120 | 15 | |
| 10 | 3200 | 8 | 600 | 0.5°-2.5° | 120 | 15 | |
| 10 | 4000 | 6 | 600 | 0.5°-2.5° | 120 | 15 | |
| 10 | 5000 | 5 | 800 | 0.5°-2.5° | 120 | 15 | |
| 12 | 2500 | 10 | 600 | 0.5°-2.5° | 120 | 15 | |
| 12 | 3200 | 8 | 600 | 0.5°-2.5° | 120 | 15 | |
| 12 | 4000 | 6 | 600 | 0.5°-2.5° | 120 | 15 | |
| 12 | 5000 | 5 | 600 | 0.5°-2.5° | 120 | 18.5 | |
| 12 | 6000 | 4 | 800 | 0.5°-2.5° | 120 | 18.5 | |
| 16 | 2500 | 8 | 600 | 0.5°-2.5° | 120 | 15 | |
| 16 | 3200 | 7 | 600 | 0.5°-2.5° | 120 | 15 | |
| 16 | 4000 | 6 | 600 | 0.5°-2.5° | 120 | 15 | |
| 16 | 5000 | 5 | 600 | 0.5°-3° | 120 | 22 | |
| 16 | 6000 | 4 | 800 | 0.5°-3° | 120 | 37 | |
| 20 | 2500 | 6 | 600 | 0.5°-3° | 120 | 22 | |
| 20 | 3200 | 5 | 600 | 0.5°-3° | 120 | 30 | |
| 20 | 4000 | 4 | 600 | 0.5°-3° | 120 | 37 | |
| 20 | 5000 | 4 | 600 | 0.5°-3° | 120 | 37 | |
| 20 | 6000 | 4 | 1000 | 0.5°-3° | 120 | 55 |
Стандартные конфигурации
Дополнительные конфигурации

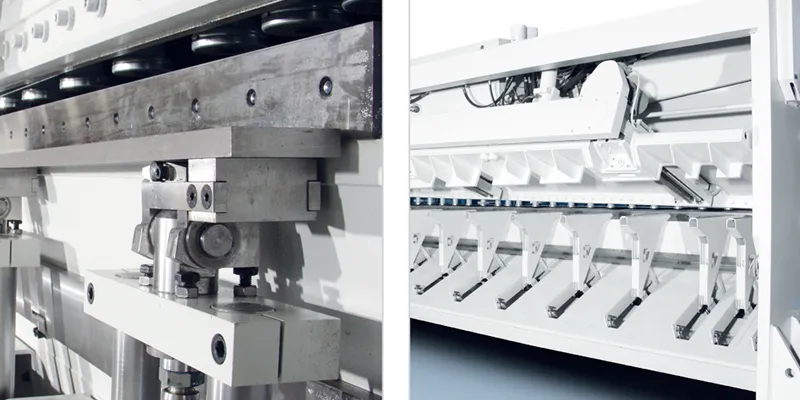

Пневматическая задняя опора
Поддерживает обработку листов на станках размером до 8x4000.

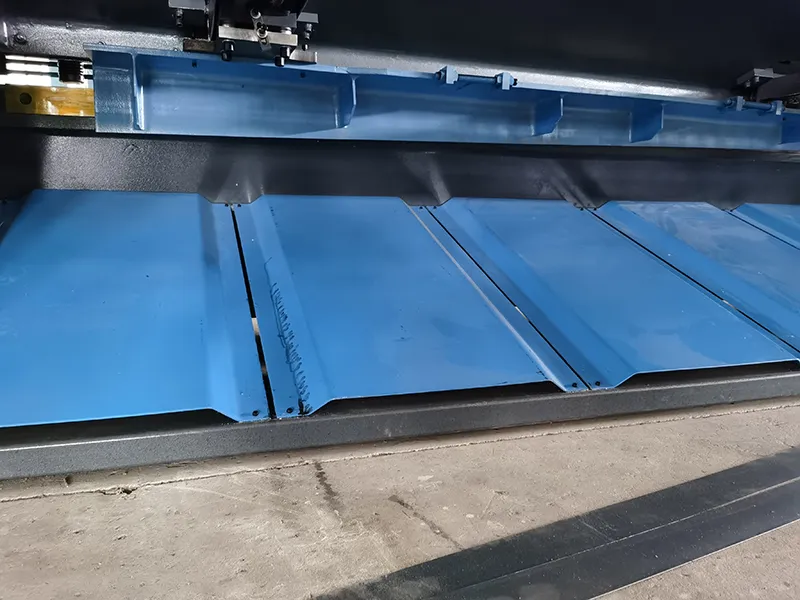

Удлиненная передняя опора
Стандартная длина опоры составляет 900 мм, возможно изготовление по индивидуальным размерам для более крупных листов.

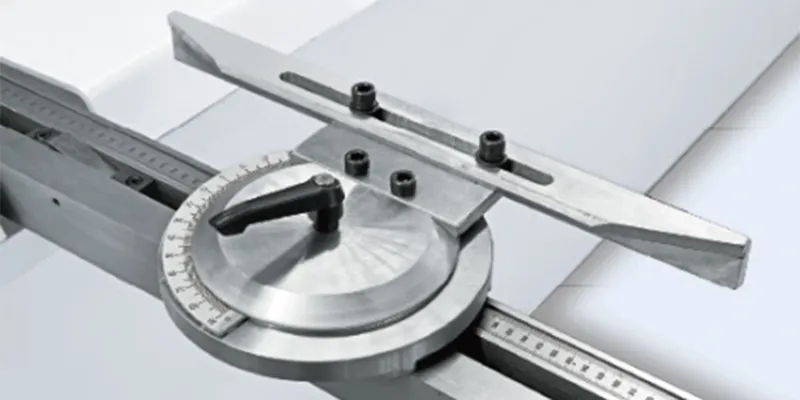

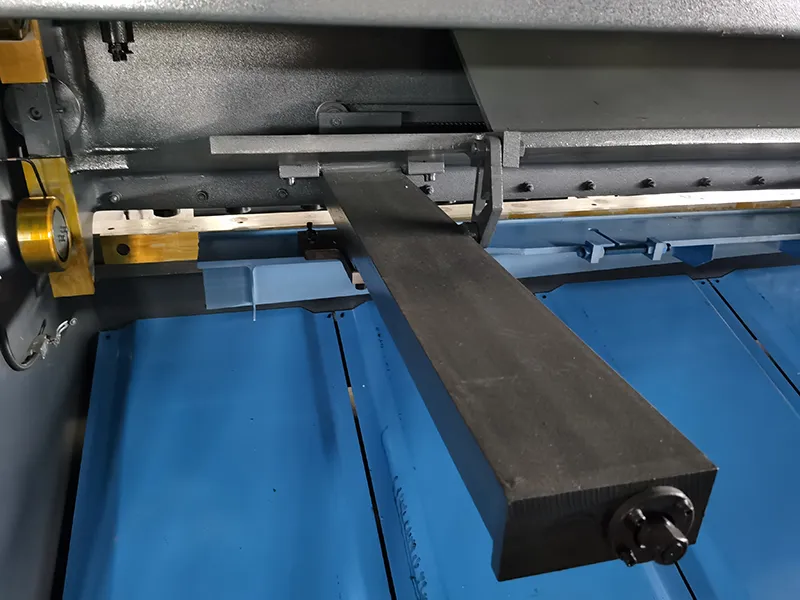

Устройство углового позиционирования
Обеспечивает точные угловые резы и может быть отрегулировано вдоль опорного рычага для оптимального позиционирования.
Антискручиватель
Предотвращает деформацию узких материалов во время работы.

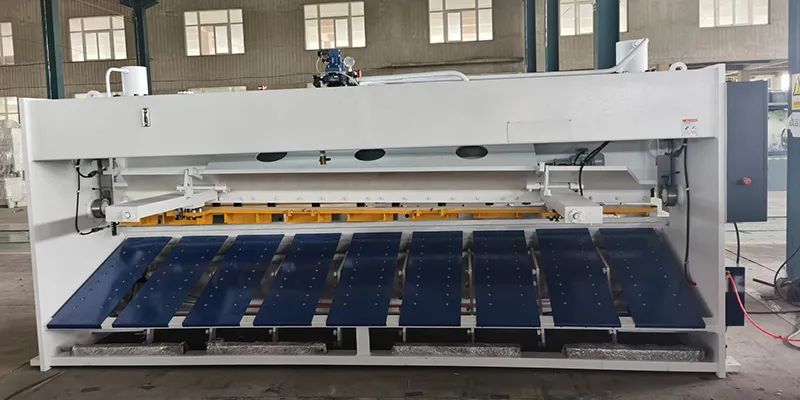

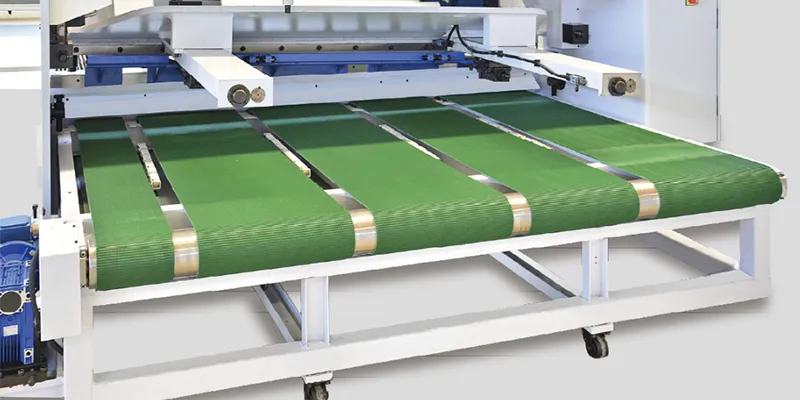

Задняя система выгрузки
- Листы выводятся под станком, создавая более безопасную рабочую среду для операторов.
- Полиуретановый конвейерный ленточный транспортер снижает риск появления царапин на поверхности и шумность работы при резке металлических листов.
- Упор задней стенки позиционирования способствует точной фиксации листового материала во время процесса резки.
- Ролики обеспечивают легкое перемещение ножниц для удобства технического обслуживания.
- Предназначается для станков с производительностью до 8 x 4000.

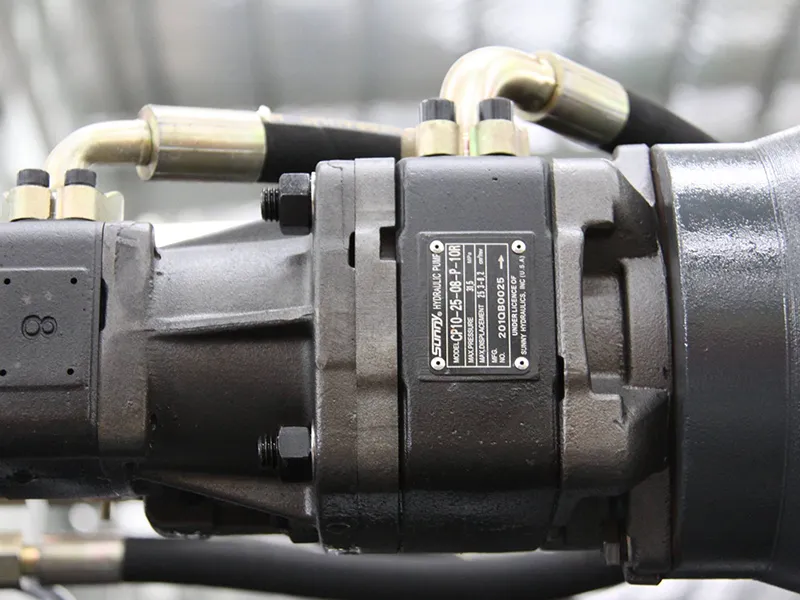

Другие компоненты
