Двухвалковый вальцовочный станок
Гидравлический вальцовочный станок для гибки и формовки тонколистового металла

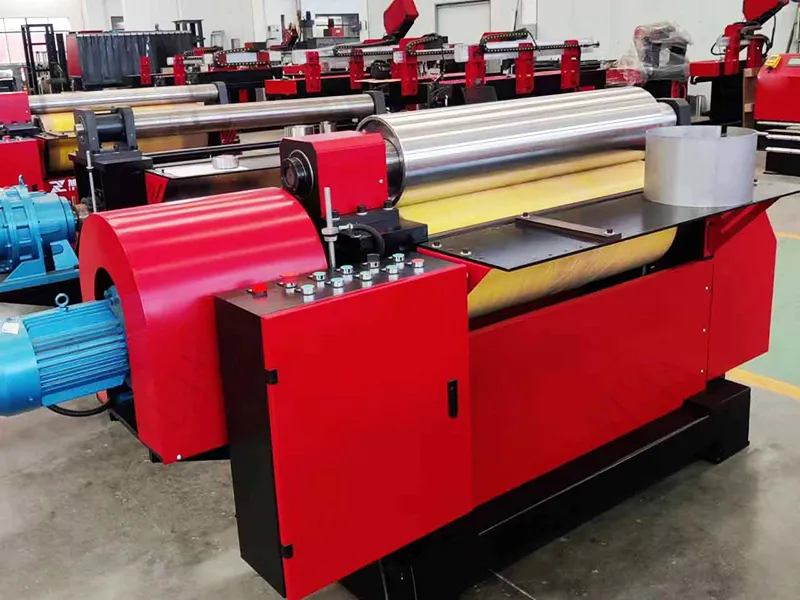

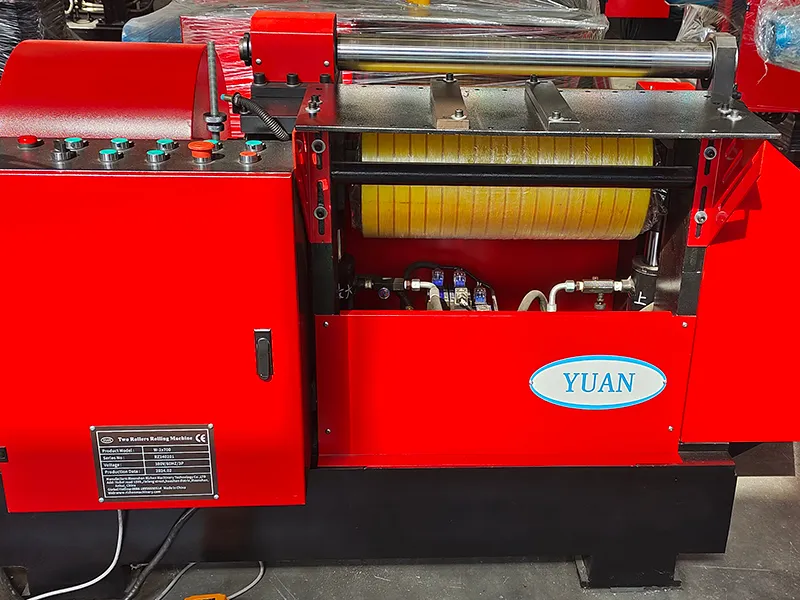

Двухвалковый вальцовочный станок
Гидравлический вальцовочный станок для гибки и формовки тонколистового металла
Данный вальцовочный станок с 2 валками представляет собой передовую технологию в области гибки листового металла, обеспечивая эффективность, точность и автоматизацию процессов гибки. Это высокотехнологичное оборудование способно гнуть различные материалы, включая углеродистую сталь, нержавеющую сталь и оцинкованные листы с исключительной точностью диаметра и круглотой. Особенно хорошо он подходит для пакетной гибки тонколистового металла, с максимальной толщиной листа 6 мм и максимальным диаметром рулона 600 мм.
- Особенности
- Технические характеристики
- Компоненты
- Обеспечивает быстрое производство с коротким временем цикла 4-20 секунд на заготовку.
- Устраняет необходимость в предварительном сгибании при однопроходном формовании.
- Имеет один стальной и один полиуретановый вал (гибкий ролик), предотвращающий износ поверхности листа и обеспечивающий оптимальную производительность, особенно при работе с материалами из нержавеющей стали.
- Двухвалковый листогибочный станок широко используется для округления и массового производства тонкостенных труб в различных отраслях промышленности. Он помогает в цилиндрической прокатке нержавеющей стали, углеродистой стали, алюминия, меди и других металлических материалов.
- Конкретные области применения включают производство цилиндрических компонентов, таких как корпус для хранения воды в солнечных водонагревателях, сосуды под давлением, автомобильные топливные баки, детали пищевого оборудования и противопожарное оборудование. Кроме того, он удовлетворяет производственные потребности в скобяных изделиях, бытовой технике и других промышленных отраслях, способствуя производству цилиндрических или полуцилиндрических изделий с точностью и эффективностью.
Стандартный гидравлический двухвалковый вальцовочный станок
| Модель | ||||
| Мощность (кВт) | 3 | 3 | 6 | 6 |
| Номинальное давление (МПа) | 3-8 | 3-8 | 4-12 | 4-12 |
| Толщина заготовки (мм) | 0.8-2.5 | 0.8-2.5 | 0.8-3.5 | 0.8-3.5 |
| Диаметр заготовки (мм) | 90-300 | 100-300 | 150-450 | 200-450 |
| Длина заготовки (мм) | 50-500 | 50-700 | 50-1000 | 50-1500 |
Тяжелый листогибочный станок с двумя валками и гидроприводом
| Модель | ||||
| Мощность (кВт) | 6 | 6 | 7.7 | 7.7 |
| Номинальное давление (МПа) | 4-12 | 4-12 | 5-16 | 5-16 |
| Толщина заготовки (мм) | 0.8-6 | 0.8-6 | 0.8-6 | 0.8-6 |
| Диаметр заготовки (мм) | 100-450 | 100-450 | 200-600 | 200-600 |
| Длина заготовки (мм) | 10-500 | 100-700 | 100-1000 | 100-1500 |
Стандартные конфигурации

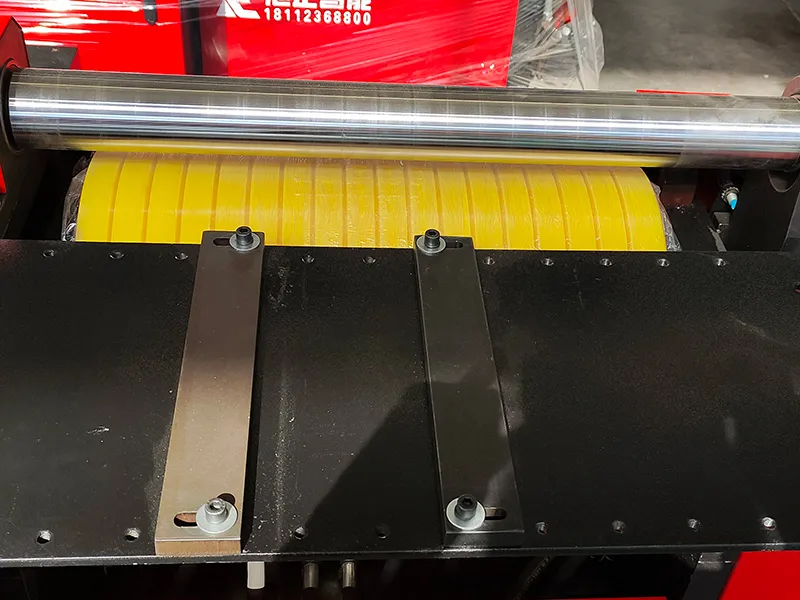

- Верхний ролик из стали 45#

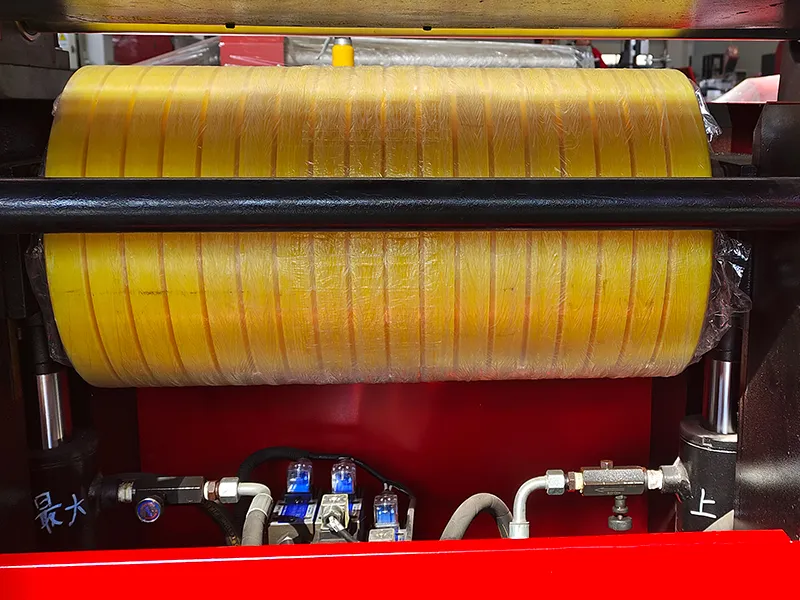

- Нижний ролик из стали с полиуретановым покрытием, с подъемным устройством, облегчающим регулировку и позиционирование

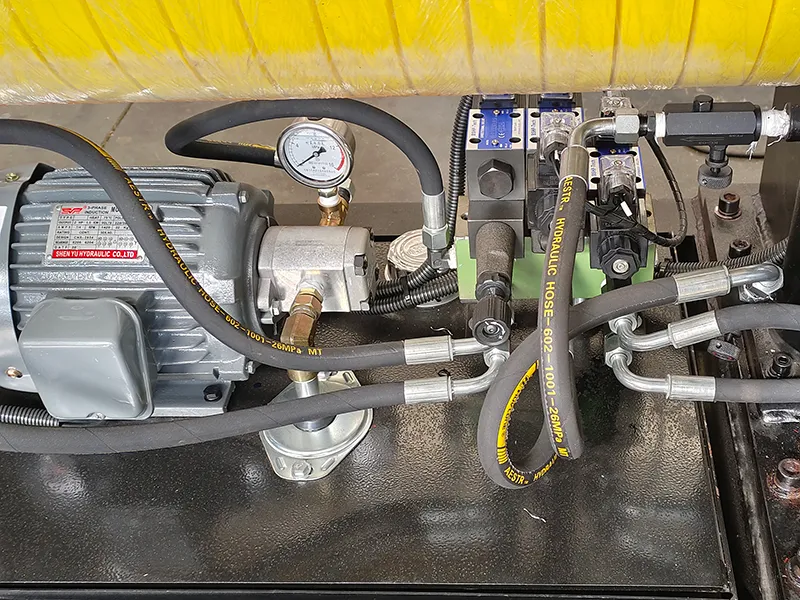

- Компактная интегрированная гидравлическая система со стабильным давлением и минимальным уровнем шума

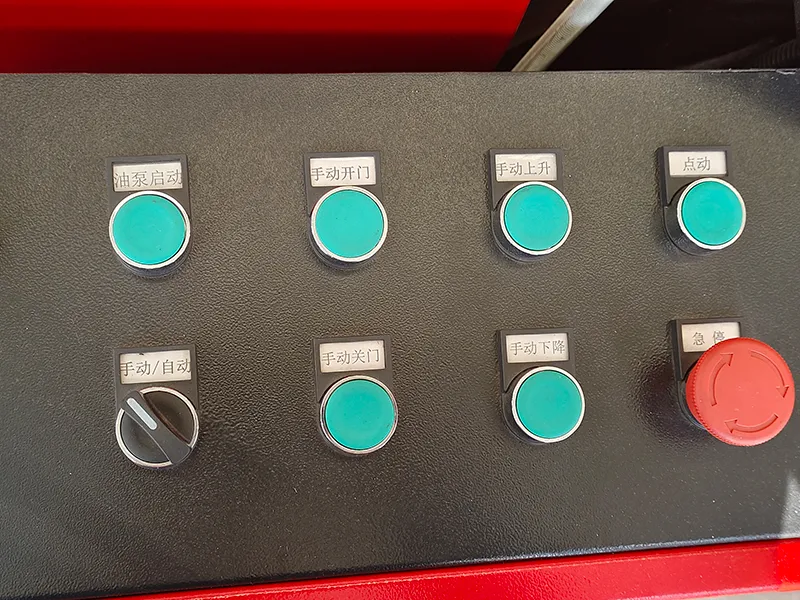

- Корейский ПЛК LG
- Автоматизированное производство
Дополнительные конфигурации
- Верхняя опора
- Боковая опора
- Комплекты роликов различных спецификаций
- Полностью автоматизированная гибка
- Сертификат CE
Детали

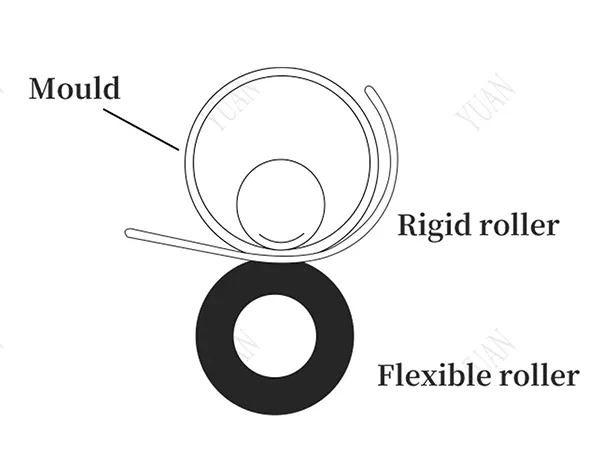

Принцип работы
Листопрокатный станок пропускает металлический лист через серию валков, постепенно изгибая его до нужной кривизны или формы. Обычно гибка завершается за 4-20 секунд.
- Форма
- Жесткий ролик
- Гибкий ролик
