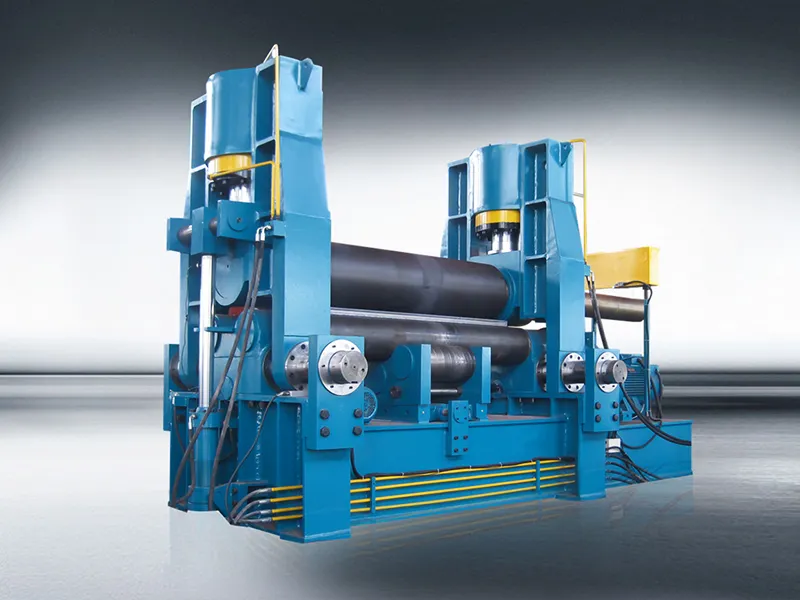

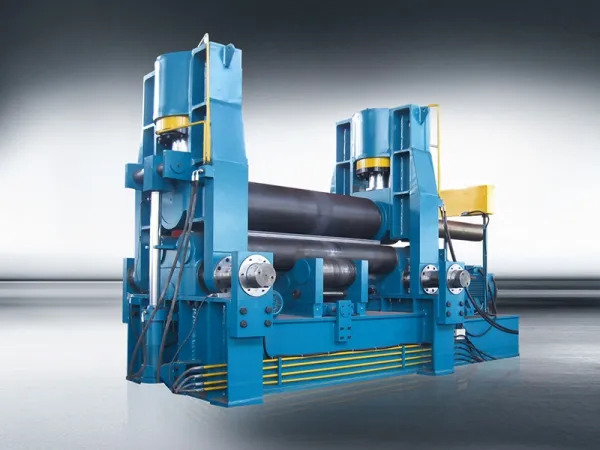

Трехвалковый вальцовочный станок
Гидравлический вальцовочный станок для цилиндрической и конической гибки

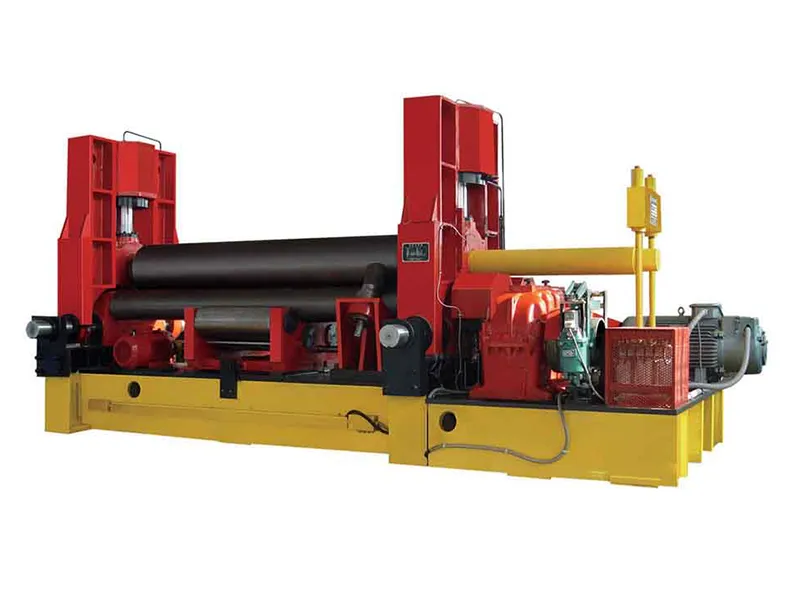

Трехвалковый вальцовочный станок
Гидравлический вальцовочный станок для цилиндрической и конической гибки
Трехвалковый вальцовочный станок является незаменимым инструментом для придания стальным листам цилиндрической формы. Он позволяет осуществлять вертикальную и горизонтальную регулировку верхнего валка, обеспечивая точный контроль над процессом гибки. Благодаря возможности предварительной гибки, достигаемой за счет асимметричного расположения верхнего валка, этот станок обеспечивает эффективную и точную гибку. Основными компонентами являются верхний валок, нижний валок, устройство горизонтального перемещения, устройство подачи валков, главный привод, поворотное устройство, балансировочное устройство, станина и шасси.
- Особенности
- Технические характеристики
- Компоненты
- Многофункциональность
Станок сочетает в себе предварительную гибку и окончательную вальцовку одновременно, повышая эффективность производства. Компоненты, такие как основание станка, поворотная боковая станина, неподвижная боковая станина, рабочие вальцы, опоры вальцов, главный приводной механизм, устройство перемещения верхнего валка, поворотное устройство, гидростанция и электронная система управления, способствуют его многофункциональности. - Удобство эксплуатации
Опрокидывание и возврат верхнего валка назад осуществляется с помощью гидроцилиндра, а регулировка баланса достигается с помощью выталкивателя, что обеспечивает простоту эксплуатации. - Приводной механизм
Нижние валки являются ведущими и закреплены неподвижно, приводятся в действие главным двигателем через главный редуктор. Верхний валок, служащий ведомым, вращается за счет трения с поверхностью стального листа. Его вертикальное перемещение осуществляется гидроцилиндрами с обоих концов. - Горизонтальное перемещение
Горизонтальное перемещение верхнего валка осуществляется двигателем с тормозом, соединенным с редуктором, что позволяет выполнять точную регулировку для различных требований к гибке.
Трехвалковый вальцовочный станок идеально подходит для гибки и формовки листового металла, с возможностью предварительной гибки края листа. Он позволяет прокатывать круглые, изогнутые и конические заготовки в заданных пределах. Широко используется в судостроении, производстве котлов, изготовлении лифтов, производстве химического оборудования, а также для различных металлоконструкций и машиностроения.
| Модель | Давление верхнего ролика (тонна) | Макс. толщина сгиба (мм) | Толщина перед сгибанием (мм) | Макс. длина изгиба (мм) | Диаметр верхнего ролика (мм) | Диаметр нижнего ролика (мм) | Центральное расстояние (мм) |
| 25 | 4 | 3.5 | 2500 | 200 | 125 | 160 | |
| 30 | 6 | 5 | 2500 | 210 | 125 | 160 | |
| 37 | 8 | 6.5 | 2000 | 210 | 135 | 180 | |
| 37 | 8 | 6.5 | 2500 | 235 | 135 | 180 | |
| 37 | 10 | 8 | 2000 | 235 | 135 | 180 | |
| 55 | 10 | 8 | 2500 | 250 | 145 | 200 | |
| 65 | 12 | 10 | 2000 | 250 | 145 | 200 | |
| 75 | 12 | 10 | 2500 | 265 | 145 | 200 | |
| 75 | 12 | 10 | 3000 | 290 | 150 | 245 | |
| 75 | 16 | 13 | 2000 | 265 | 150 | 245 | |
| 100 | 16 | 13 | 2500 | 300 | 165 | 270 | |
| 130 | 16 | 13 | 3000 | 330 | 180 | 300 | |
| 100 | 20 | 16 | 2000 | 300 | 165 | 270 | |
| 130 | 20 | 16 | 2500 | 330 | 180 | 300 | |
| 230 | 20 | 16 | 4000 | 440 | 235 | 380 | |
| 190 | 25 | 20 | 2500 | 380 | 220 | 360 | |
| 230 | 25 | 20 | 3000 | 410 | 235 | 380 | |
| 270 | 25 | 20 | 4000 | 490 | 250 | 400 | |
| 230 | 30 | 25 | 2500 | 410 | 235 | 380 | |
| 270 | 30 | 25 | 3000 | 450 | 250 | 400 |

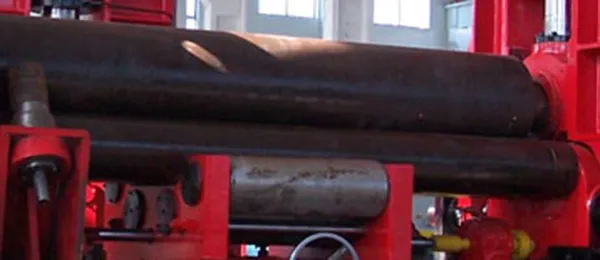

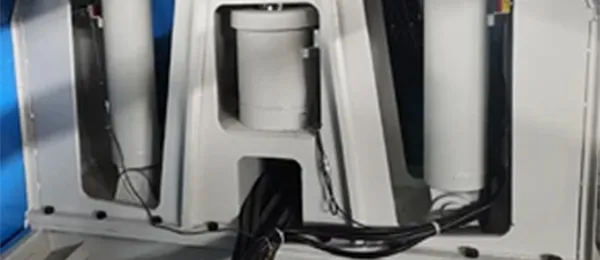

Верхний валок
Отвечает за придание стальным листам цилиндрической или дугообразной формы.
- Устройство верхнего валка: включает в себя верхний валок, главный масляный цилиндр, опору подшипника верхнего валка и двухрядный сферический подшипник.
- Главные цилиндры: обеспечивают необходимое давление для прокатки листов, работают при рабочем давлении 19,5 МПа.

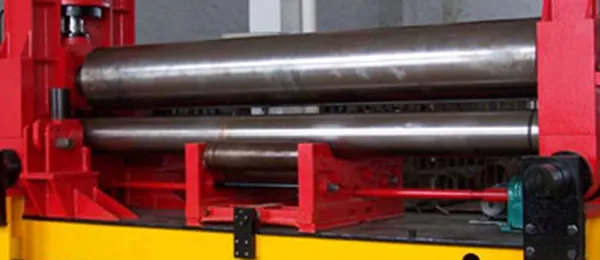

Нижний валок и устройство горизонтального перемещения
Обеспечивает положительный и отрицательный крутящий момент для прокатываемого листа.
- Устройство нижнего валка: состоит из нижнего валка, опоры подшипника нижнего валка, втулки вала нижнего валка и входной шестерни нижнего валка.
- Материал: нижний валок изготовлен из высококачественной легированной стали 45#, закаленной и отпущенной, с механически усиленной поверхностью, соответствующей стандартам жесткости.
Опоры вальцов
Облегчают регулировку и перемещение комбинаций вальцов.
- Включает: комплекты опор вальцов, клиновой механизм и винтовой механизм.
- Винты перемещают клинья ближе или дальше друг от друга, поднимая или опуская комбинацию вальцов.

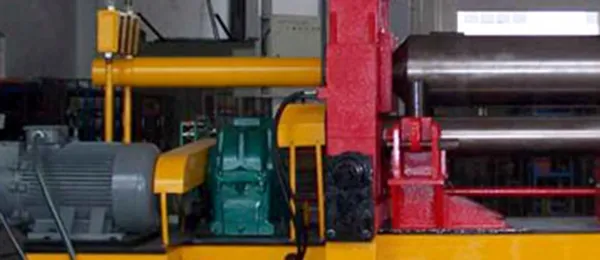

Главный приводной механизм
Обеспечивает мощность и крутящий момент для прокатки листов.
- Компоненты: главные двигатели, редукторы и выходные шестерни.
- Функция: вращается вперед и назад, передавая крутящий момент нижнему валку для подачи и прокатки листа.

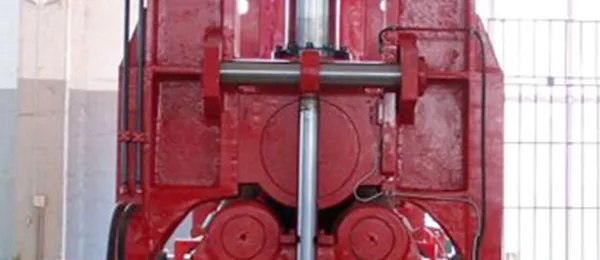

Поворотное устройство
Используется для выгрузки изделий.
- Компоненты: штифт, плунжер, цилиндр наклона гидропривода, подшипник и т.д.
- Принцип работы: гидроцилиндр наклона опрокидывает или устанавливает раму наклона в исходное положение для легкого удаления изделия.
Станина
Обеспечивает структурную опору и перемещение верхнего валка.
- Корпус станины: отожжен для сварных швов, вмещает главный гидроцилиндр для горизонтального перемещения верхнего валка.
Гидравлическая система
Обеспечивает гидравлическую мощность для работы станка.
- Компоненты: шестеренчатые насосы, группы клапанов, соединители жидкости, гидравлические принадлежности.
- Конструкция системы: три контура, включая защиту от избыточного давления, синхронный контур и контур скорости, с простыми трубопроводами для технического обслуживания и устранения неполадок.
Другие компоненты
- Регулировка валков: позволяет легко регулировать высоту верхнего валка для изменения кривизны листа по мере необходимости.
- Горизонтальное перемещение: обеспечивает регулировку положения верхнего валка по горизонтали для соответствия конкретным требованиям гибки.
- Многофункциональность: возможность одновременной предварительной гибки и формовки без необходимости дополнительных операций, что повышает общую эффективность производства.
- Управление системой ЧПУ: использует передовую систему ЧПУ для гибкого и точного управления.
- Точность предварительной гибки торцевых поверхностей: обеспечивает высокую точность предварительной гибки торцевых поверхностей для превосходного качества готовой продукции.
- Широкий диапазон форм: подходит для гибки трубчатых, изогнутых или конических заготовок для удовлетворения различных производственных потребностей.
- Интегрированное производство: обеспечивает бесшовную интеграцию в производственные процессы без необходимости дополнительного оборудования, оптимизируя производственные операции.
